Конструктивно счётчик состоит из пластикового корпуса и измерительной трубки с ультразвуковыми датчиками
Ультразвуковой счетчик воды
с дистанционным съемом показаний
Услуги
Направление
Задача
Разработать счетчик, позволяющий измерять потребление холодной и горячей воды с помощью современных ультразвуковых технологий, а также передавать показания по радиоканалу
разработка
чем наделили устройство?
Практичный корпус
Электронный модуль
В корпусе размещен электронный модуль, включающий в себя модуль обработки данных, радиомодуль, встроенный источник питания
Удобный интерфейс
На лицевой панели пластикового корпуса расположен ЖКИ, светодиодный индикатор и механическая кнопка
Практичный корпус

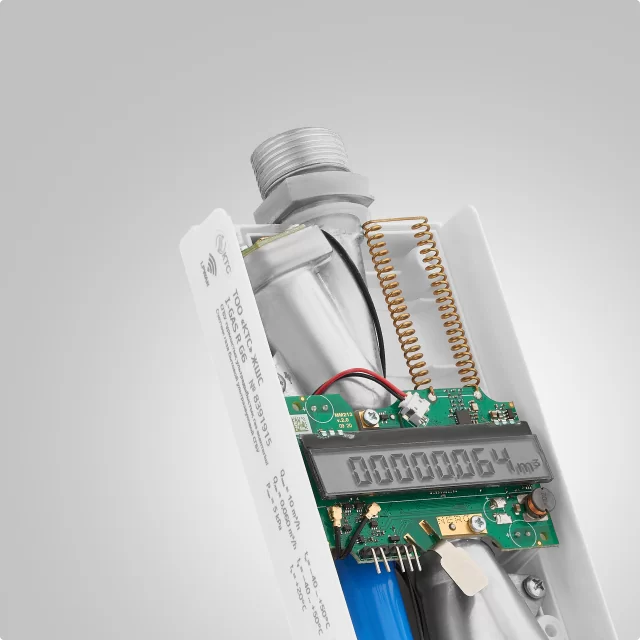

Конструктивно счётчик состоит из пластикового корпуса и измерительной трубки с ультразвуковыми датчиками
Электронный модуль
В корпусе размещен электронный модуль, включающий в себя модуль обработки данных, радиомодуль, встроенный источник питания
Удобный интерфейс
На лицевой панели пластикового корпуса расположен ЖКИ, светодиодный индикатор и механическая кнопка
Что было достигнуто?
- Для передачи данных по радиоканалу использованы следующие технологии и протоколы: NBFI, r6k7, SigFox, NCP, Water5
- В качестве операционной системы для микроконтроллера счётчика применена ОС реального времени
- С помощью среды разработки IAR 8.40.2 подготовлена программа (прошивка) для выполнения счётчиком поставленных задач. В качестве инструмента разработки использован программатор JLink (SWD)
- Разработан способ калибровки по оптопорту с помощью комплекса для калибровки УЗ счетчиков на базе Xilinx Zybo Z7
- Разработаны способы поверки счётчика:
- со стопа методом сличения
- с хода по светодиодным импульсам
- по оптопорту с помощью комплекса для калибровки УЗ счетчиков на базе Xilinx Zybo Z7
разработка программного обеспечения
Особенности Разработки ПО
Разработали программное обеспечение (ПО), встраиваемое в микроконтроллер счётчика для измерения времени прохождения ультразвукового сигнала через измеряемую среду (воду) в прямом и обратном направлении, возникающая при этом разность времен прохождения, пропорциональная скорости воды, преобразуется в измеряемый объем, который отображается на цифровом индикаторе и передается по радиоканалу на базовую станцию. Для разработки программы (прошивки) для контроллера использовалась среда разработки (IDE) IAR.
Файл встроенного ПО записали в постоянную память микроконтроллера счётчика при производстве. Преобразование измеряемых величин и обработка измерительных данных выполняется с использованием внутренних аппаратных и программных средств. Программная среда постоянна, отсутствуют средства и пользовательская оболочка для программирования или ее изменения.
Результат
Ультразвуковой счетчик воды Fluo A, выполненный на микроконтроллере STM32L412CBU6, предназначен для:
- преобразования ультразвуковых сигналов в электрические
- преобразования электрических сигналов в пролитый объем
- накопления объемов пролитых в прямом и обратном направлениях
- сохранения накопленных объемов во Flash памяти микроконтроллера
- индикации на ЖКИ и LED
- передачи данных по радиоканалу
- взаимодействия по служебному радиоканалу
- взаимодействия по оптопорту
