Задача

Разработать электронные автономные крыльчатые счетчики, позволяющие измерять потребление холодной и горячей воды, а также передавать показания по радиоканалу и обладать встроенной энергонезависимой памятью

разработка

чем наделили устройство?

Практичный корпус

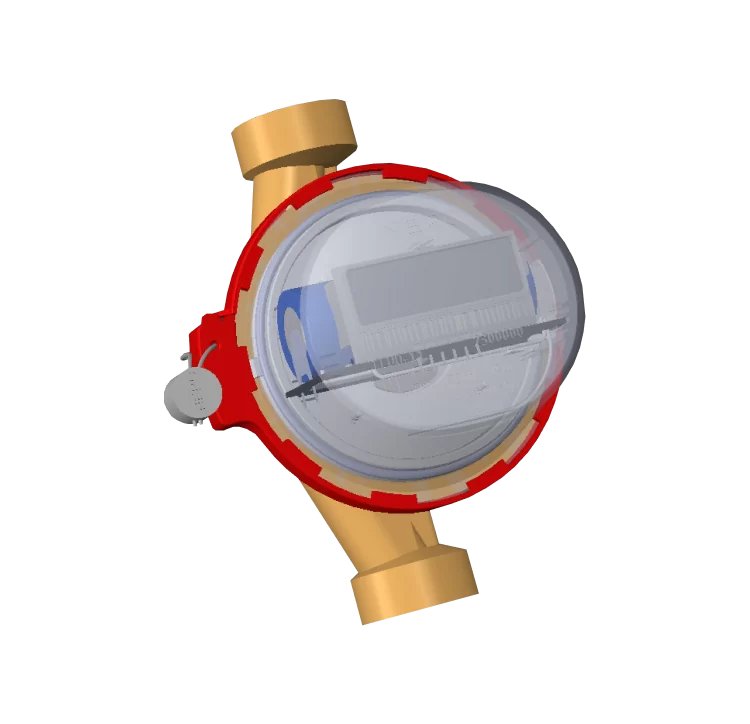

Корпус счётчика состоит из латунного основания с крыльчаткой и головки измерительной электронной выполненной в пластмассовом корпусе, в котором размещен модуль электронный со встроенным источником автономного питания, рассчитанным на непрерывную работу счетчика до 10 лет

Плата измерений и индикации

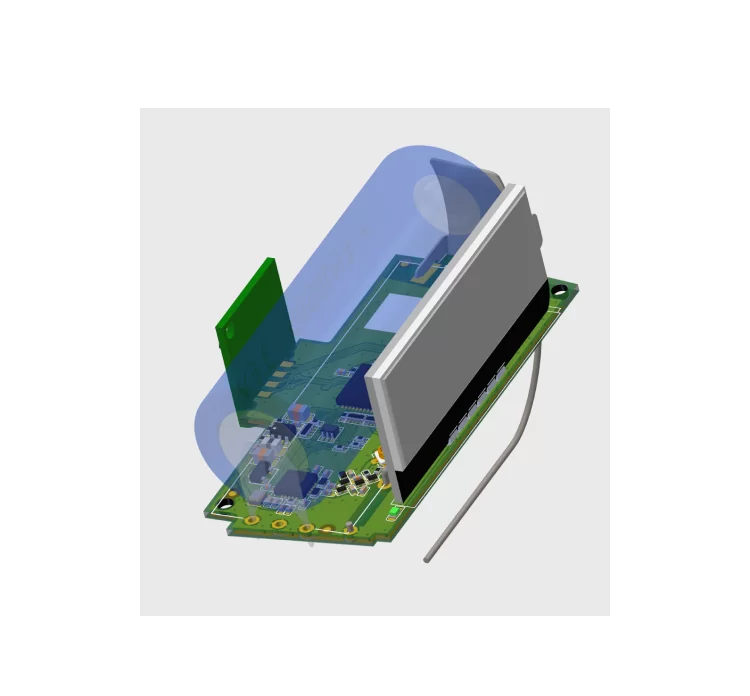

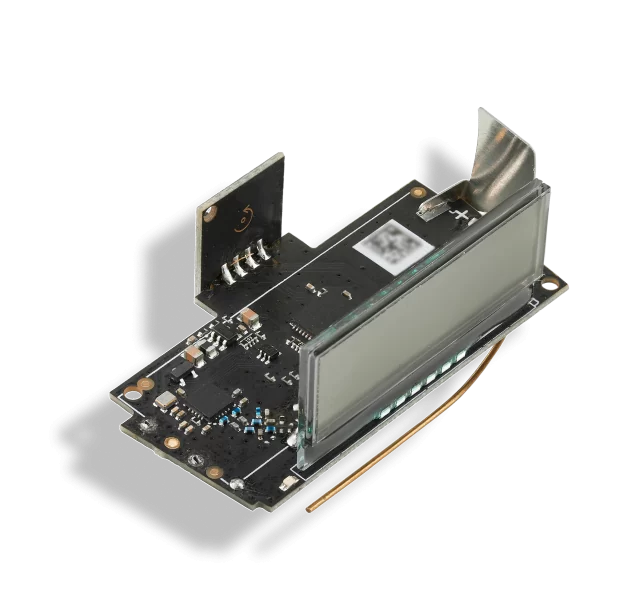

В состав устройства добавили плату измерений и индикации с ЖКИ, автономным источником питания и датчиком температуры

Удобный интерфейс

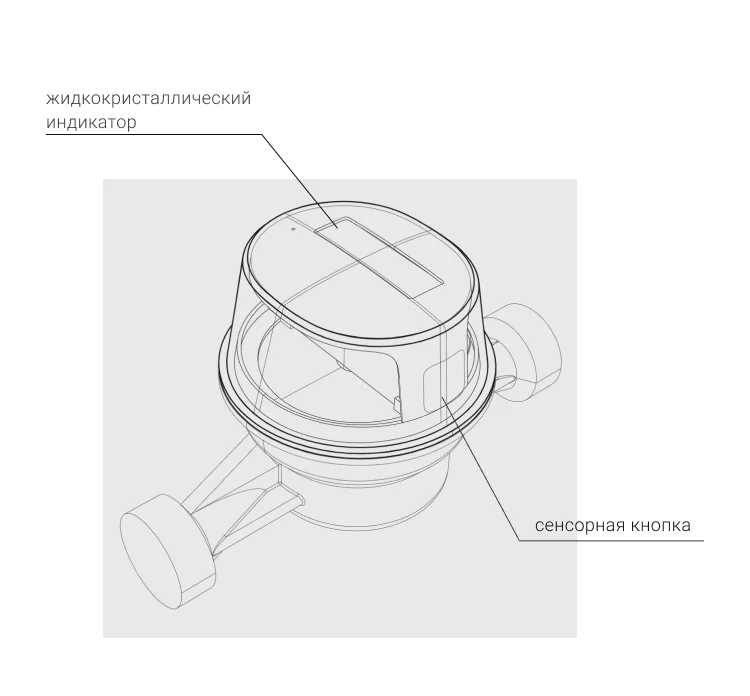

На лицевой панели ГИЭ расположен жидкокристаллический индикатор (ЖКИ), светодиодный индикатор, сбоку корпуса расположена сенсорная кнопка

Практичный корпус

Корпус счётчика состоит из латунного основания с крыльчаткой и головки измерительной электронной выполненной в пластмассовом корпусе, в котором размещен модуль электронный со встроенным источником автономного питания, рассчитанным на непрерывную работу счетчика до 10 лет

Плата измерений и индикации

В состав устройства добавили плату измерений и индикации с ЖКИ, автономным источником питания и датчиком температуры

Удобный интерфейс

На лицевой панели ГИЭ расположен жидкокристаллический индикатор (ЖКИ), светодиодный индикатор, сбоку корпуса расположена сенсорная кнопка

Что было достигнуто?

  • Обеспечили быструю и точную автоматическую калибровку счётчика, в результате которой диапазон значений измеряемых потоков воды существенно расширяется, а точность измерений внутри этого диапазона увеличивается
  • Исключили высокую чувствительность крыльчатого счетчика к отклонениям геометрических размеров механической части и, тем самым, отказались от строгого (дорогого) входного контроля комплектующих в процессе производства
  • По результатам работы по исследованию свойств и особенностей механических счетчиков воды был разработан метрологический модуль, позволяющий адаптировать устройство для работы с различными конструкциями крыльчатых гидравлик
  • Реализовали проект с различными технологиями связи: Lora, SigFox, Nero UNB, NB-IoT

разработка программного обеспечения

Особенности Разработки ПО

Разработали программное обеспечение, встраиваемое в микроконтроллер счётчика для отсчета числа оборотов крыльчатки, количество оборотов которой пропорционально объему воды, с последующим отображением данных на ЖКИ, накоплением и сохранением собранных данных, а также передачи данных по радиоканалу.  Для разработки программы (прошивки) для контроллера использовалась среда разработки (IDE) IAR.

Разработали алгоритм работы пользовательского интерфейса, предназначенный для изменения режимов отображения информации на ЖКИ дисплее счётчика при касании к сенсорной кнопке.

Разработали собственную программную платформу, предоставляющую необходимый набор функций, реализующих возможность модульной разработки программного обеспечения счётчика.

Построили профили энергопотребления для различных сценариев работы устройства, оптимизирующие ПО с точки зрения энергосбережения.

Результат

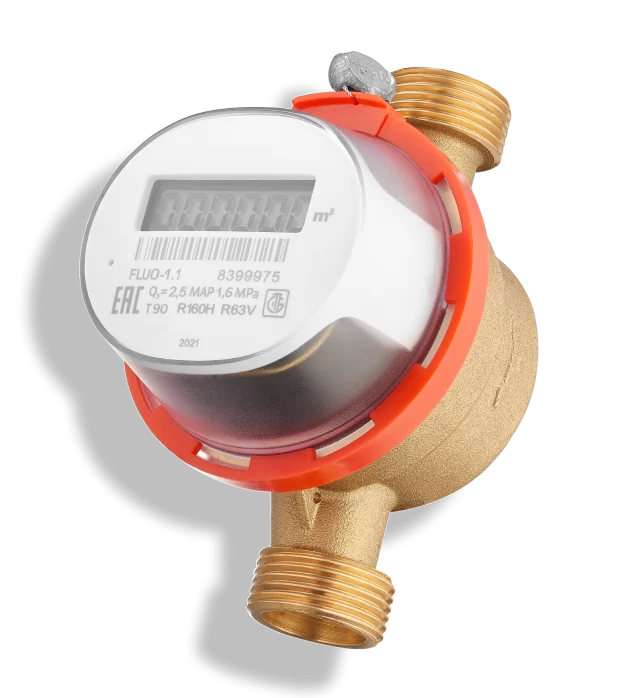

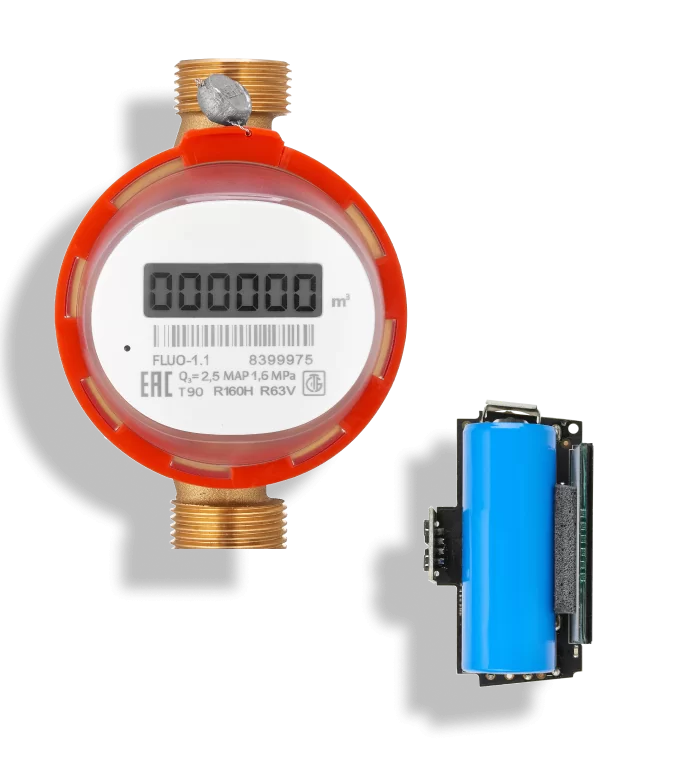

Разработан автономный крыльчатый счётчик воды.

Счётчик осуществляет отсчёт, интегрирование (накопление) и перевод в объём воды количество оборотов крыльчатки расходомера для последующего отображения на устройстве индикации и передачи собранной информации по радиоканалу на базовую станцию.

Достигнуты высокие показатели метрологической точности крыльчатого счетчика воды благодаря использованию «электронной калибровки» без увеличения себестоимости изделия.

Устройство производится серийно
