Мини-сервер для управления устройствами
Услуги
Направление
Задача
Разработать устройство, через которое можно настраивать/управлять исполнительные устройства и пульты роллетно-воротной автоматики серии Radio, подключившись к мини-серверу по Wi-Fi. Устройство должно обеспечивать возможность управления приборами удаленно через приложение (транслировать управляющие команды на приборы Radio через облако или через локальную сеть)
разработка
чем наделили устройство?
пластиковый корпус
радиоприемник и радиопередатчик
Прием и передача сигналов для связи с другими устройствами умного дома производится с использованием собственного протокола Intro III в диапазоне частот 433,050 – 434,790 МГц с обратной связью (протокол для приборов и пультов умного дома, разработанный ЮНИК ЛАБ)
Модуль Wi-Fi
Wi-Fi модуль изготовлен на базе SoC ESP32-D0WD. Этот чип имеет два процессорных ядра, которыми можно управлять индивидуально, а тактовая частота процессора регулируется от 80 до 240 МГц.
Технические характеристики:
- Ядро: ESP32-D0WD (32-битный 2-ядерный микропроцессор Tensilica Xtensa LX6)
- Частотный диапазон: 2.4 МГц
- SPI-Flash: 4 МБ
- Разъем U.FL для подключения к внешней антенне
- Поддерживаемый протокол Wi-Fi: 802.11 b/g/n (802.11n до 150 Мбит/с)
пластиковый корпус

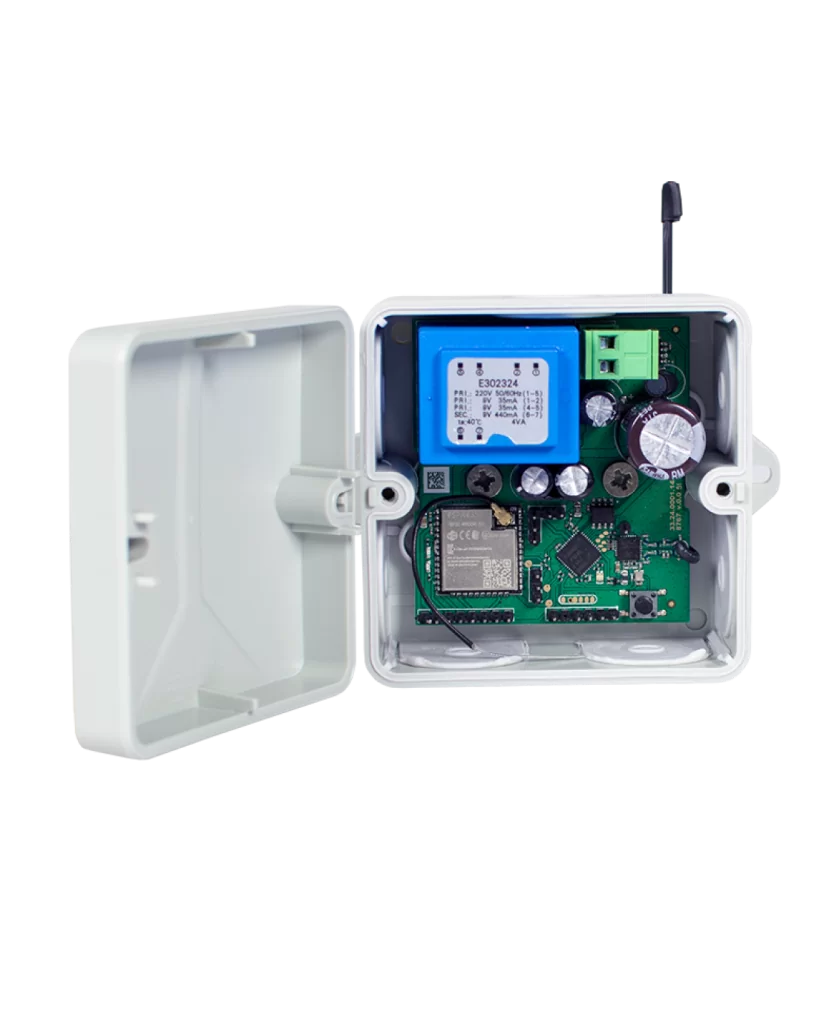

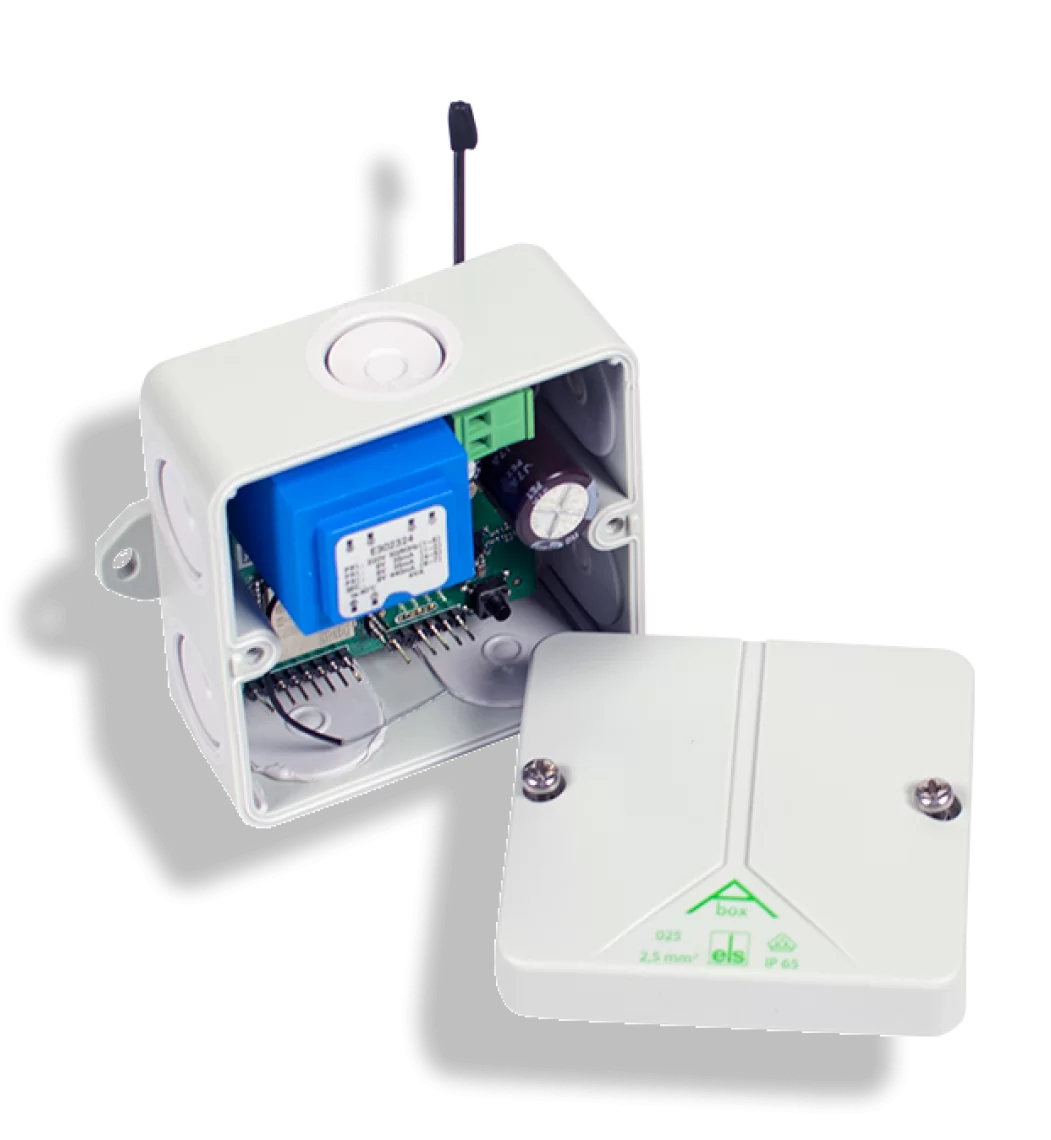

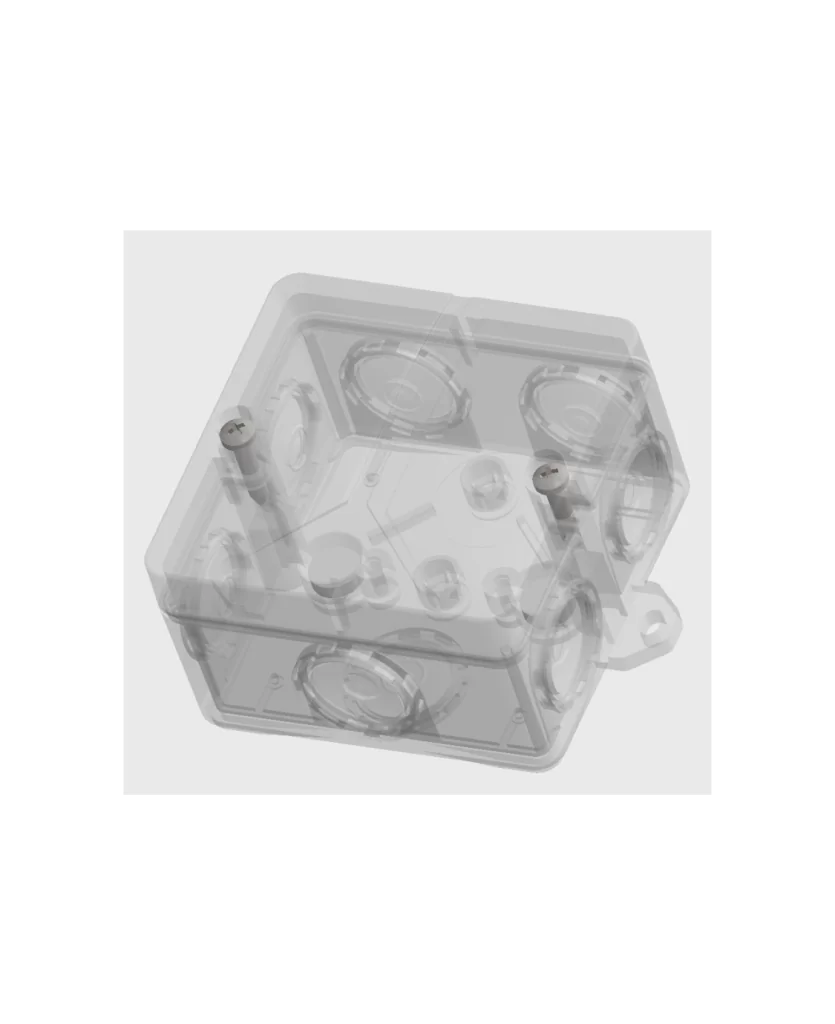

Мини-сервер выполнен разработчиками в пластиковом корпусе размером 100x80x55 мм. Степень защиты корпуса – IP65
радиоприемник и радиопередатчик
Прием и передача сигналов для связи с другими устройствами умного дома производится с использованием собственного протокола Intro III в диапазоне частот 433,050 – 434,790 МГц с обратной связью (протокол для приборов и пультов умного дома, разработанный ЮНИК ЛАБ)
Модуль Wi-Fi

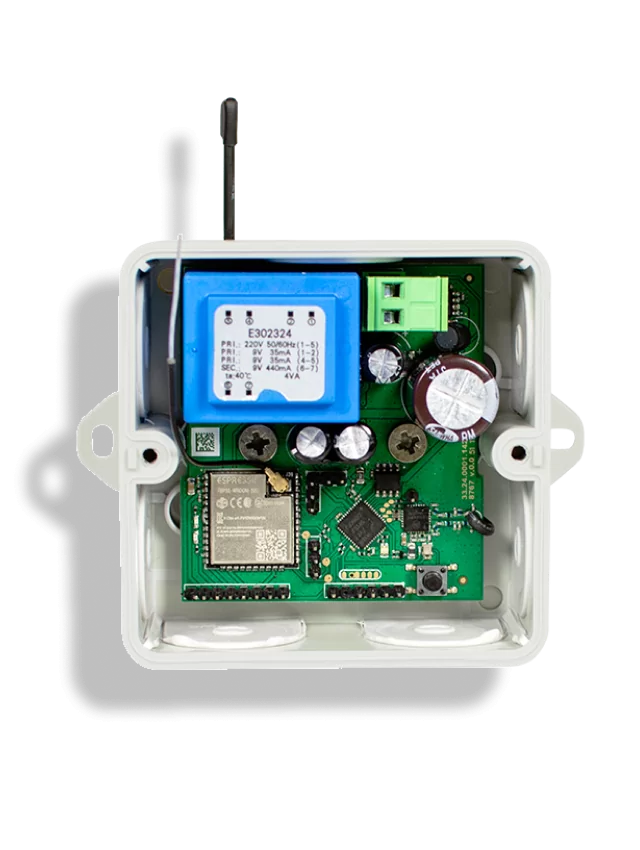

Wi-Fi модуль изготовлен на базе SoC ESP32-D0WD. Этот чип имеет два процессорных ядра, которыми можно управлять индивидуально, а тактовая частота процессора регулируется от 80 до 240 МГц.
Технические характеристики:
- Ядро: ESP32-D0WD (32-битный 2-ядерный микропроцессор Tensilica Xtensa LX6)
- Частотный диапазон: 2.4 МГц
- SPI-Flash: 4 МБ
- Разъем U.FL для подключения к внешней антенне
- Поддерживаемый протокол Wi-Fi: 802.11 b/g/n (802.11n до 150 Мбит/с)
Что было достигнуто?
- Прием и передача сигналов производится с использованием собственного протокола Intro III, а также устройство поддерживает ретрансляцию динамических радио протоколов Radio II и Radio III
- Осуществили управление исполнительными устройствами (ИУ) с помощью мини-сервера:
- добавление ИУ в память
- чтение списка добавленных ИУ
- индивидуальное управление ИУ
- индивидуальный ввод/вывод ИУ в режим программирования
- чтение и запись настроек ИУ
- симуляция пульта Radio без обратной связи

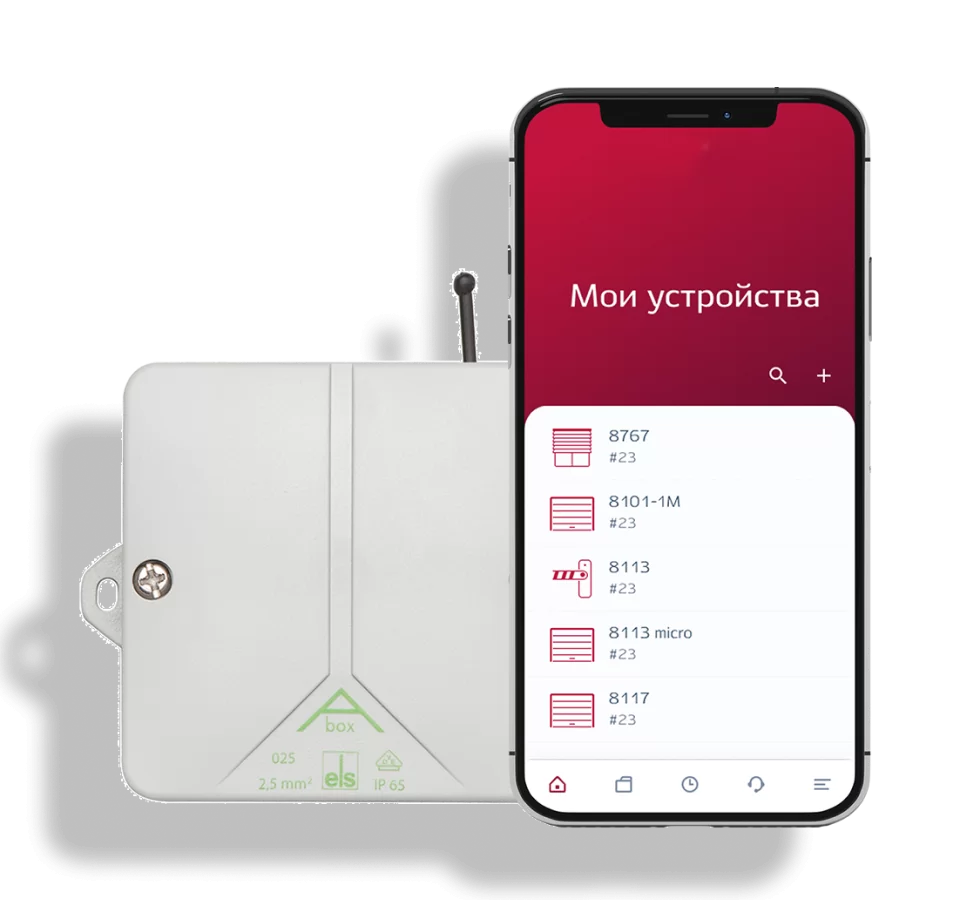

- Осуществили возможность удаленной настройки и управления устройствами Radio из мобильного приложения
разработка программного обеспечения
Особености Разработки ПО
Разработали программное обеспечение (ПО), встраиваемое в контроллер мини-сервера для дистанционного управления исполнительными устройствами по каналам связи. Управление устройствами умного дома осуществили по зашифрованному протоколу (данные хранятся на сервере пользователя).
Разработали 2 режима работы мини-сервера:
- AP (access point) − режим при котором к ESP могут подключаться телефоны и компьютеры для конфигурации (наладочный): позволяет настроить все необходимые параметры для режима STA и для работы через облако. Прибор переходит в режим АР в случае, если он не подключен к сети.
- STA (station) − режим при котором ESP соединяется с роутером (рабочий)
Для управления таймерными программами разработали алгоритм:
- указать точное время (в секундах), когда сработает ИУ
- указать день/дни недели, когда ИУ должно сработать
- установить повторяемость событий (указать дни недели): например, один раз в неделю, каждый день, только в будние дни, только в выходные дни
- указать команду, которую необходимо выполнить ИУ
- выбрать ИУ или группу устройств
Результат
Разработан Мини-сервер – центральное устройство, позволяющее объединить устройства линейки Radio в единую сеть для настройки и управления через мобильное приложение.
Поддерживает до 200 приемников и 300 пультов.

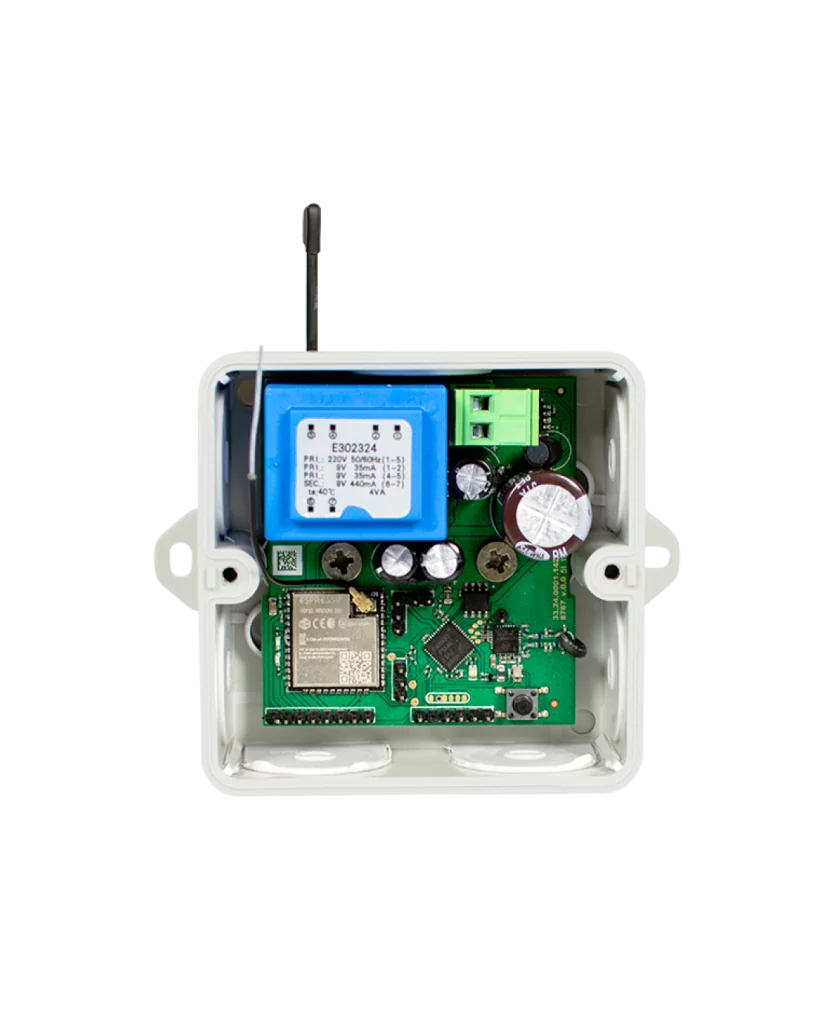

Используется встраиваемый Wi-Fi модуль на базе чипа ESP32-D0WD с разъемом для внешней антенны
