Встраиваемое устройство сбора и передачи данных
Услуги
Направление
Задача
Разработать устройство для сбора, обработки, хранения данных от приборов коммерческого учета (ПКУ) электроэнергии и других ресурсов, а также передачи информации по каналам связи на верхний уровень в автоматизированных системах комплексного учета энергоресурсов (АСКУЭР)
разработка
чем наделили устройство?

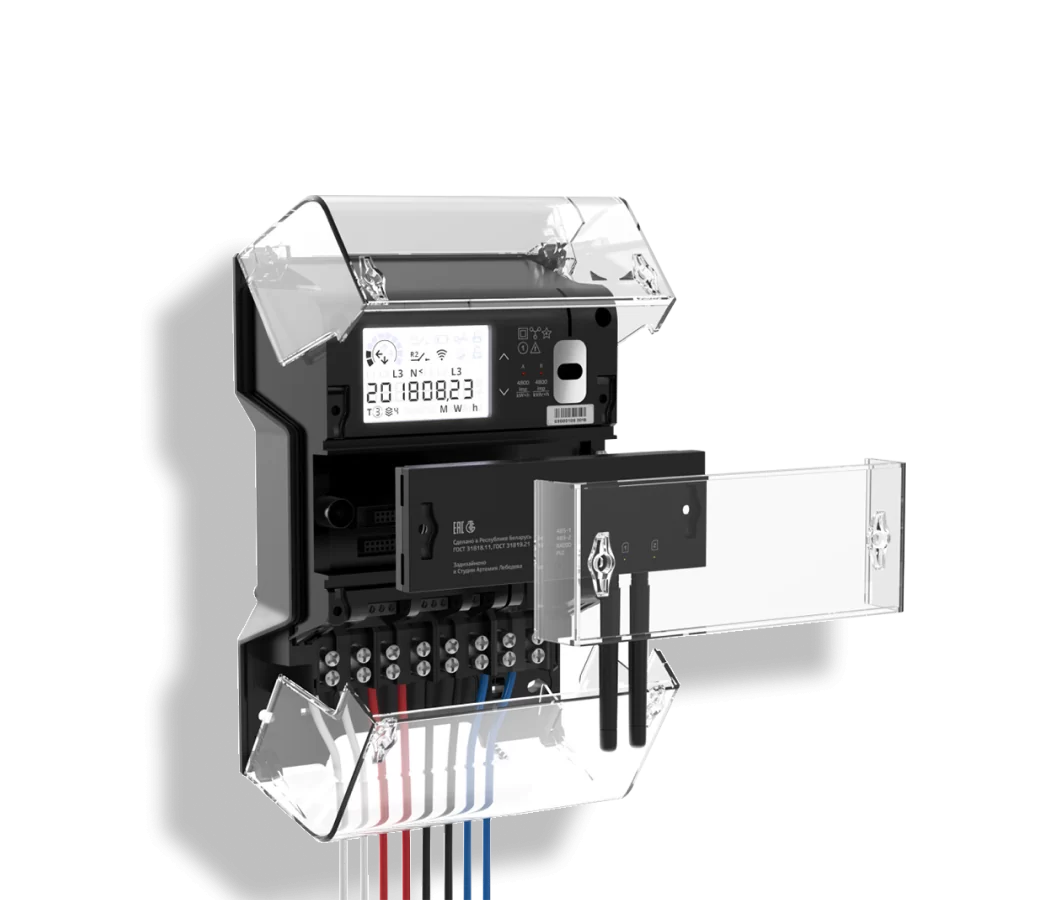

- Конструктивное исполнение УСПД позволяет устанавливать его в счётчик электроэнергии Л-3

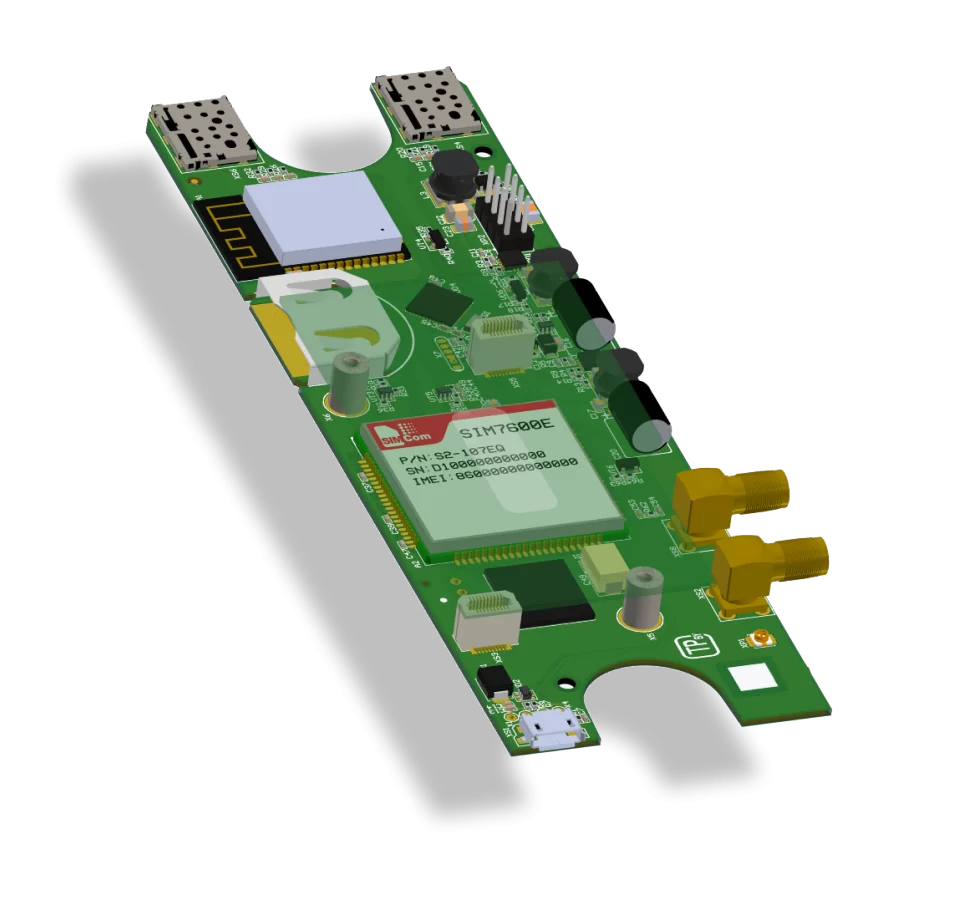

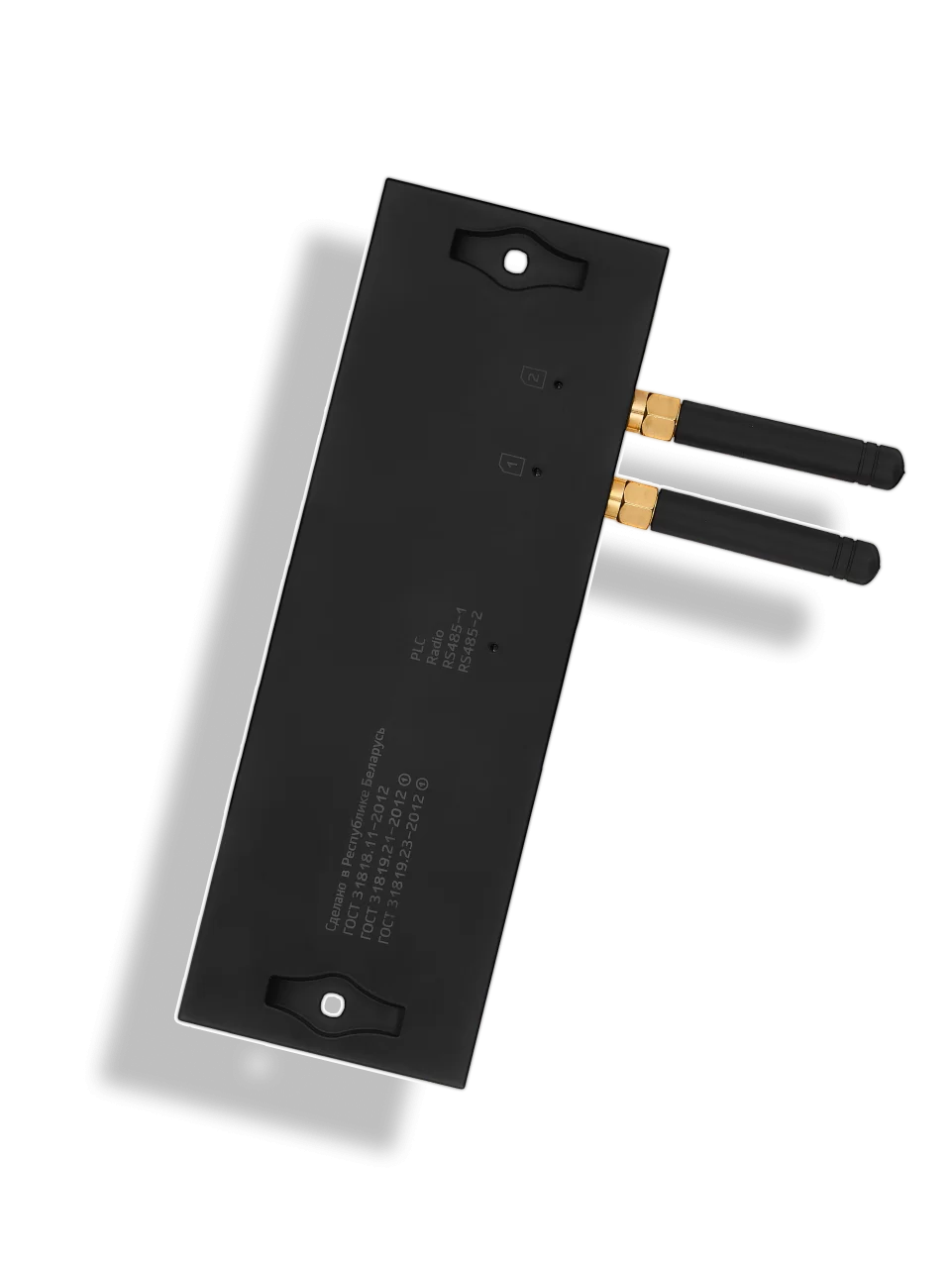

- УСПД выполнено разработчиками в пластиковом корпусе, в конструкцию заложили следующие основные элементы:
- микроконтроллер
- энергонезависимую память данных
- два GSM-модуля, поддерживающих протоколы передачи данных 3G и 4G
- модуль Wi-Fi с диапазоном частот 2,4-2,4835 ГГц
- два разъема для SIM-карт
- разъем micro-USB
- Степень защиты корпуса УСПД от проникновения пыли и воды – IP51
Что было достигнуто?
- В УСПД реализована возможность сброса хранимых в УСПД данных по паролю через каналы связи USB и GSM/WCDMA/LTE
- При разработке функциональных схем подбирались компоненты и протоколы, приняли решение, что УСПД должно:
- осуществлять построение и поддержание сети ПКУ согласно протоколу NNL
- взаимодействовать с верхним уровнем (центром обработки информации и веб-интерфейсом) согласно протоколу HTTP
- работать с протоколами передачи данных: DLMS/СПОДЭС, SMP
- УСПД имеет средства автоматической самодиагностики и обеспечивает автоматическое ведение журнала событий с фиксацией в нем информации событиям
- Изготовили опытный образец устройства для тестирования
разработка программного обеспечения
Особенности Разработки ПО
Для настройки и эксплуатации УСПД разработаны следующие виды программного обеспечения:
- СПО – системное программное обеспечение УСПД (на базе Linux). СПО обеспечивает все функции, реализуемые непосредственно в УСПД – опрос узлов учета, хранение архивных данных, передачу информации на верхний уровень
- WEB-интерфейс УСПД. Является расширением СПО УСПД, и предназначено для мониторинга работы УСПД и основного набора функций конфигурирования.
WEB-интерфейс доступен при подключении к УСПД через порт USB или по статическому адресу при подключении по радиоинтерфейсам GSM/LTE. Для использования WEB-интерфейса необходим WEB-браузер с поддержкой технологий JScript и HTML5.
Разработали 3 уровня доступа к УСПД:
- Доступ к данным. На данном уровне возможно только чтение данных;
- Конфигурирование. На данном уровне дополнительно к доступу к данным разрешены операции по конфигурировании параметров узлов учета в УСПД;
- Администрирование. На данном уровне дополнительно к чтению данных и конфигурированию параметров узлов учета разрешены операции по смене паролей, обновление исполнительной системы.
В УСПД реализована возможность автоматической синхронизации локального времени по протоколу NTP от NTP-сервера.
Результат
Разработан Мини-сервер – центральное устройство, позволяющее объединить устройства линейки Radio в единую сеть для настройки и управления через мобильное приложение.
Поддерживает до 200 приемников и 300 пультов.
