Исполнительное устройство выполнено разработчиками во влагозащищенном корпусе со степенью защиты IP55. Устройство устанавливается в тумбу шлагбаума
Радиоприемник
для управления воротами и шлагбаумами
Услуги
Направление
Задача
Разработать устройство с высокой степенью защиты (IP55) для управления блоками автоматики ворот и шлагбаумов с возможностью использования общих пультов для управления как воротами, так и роллетами
разработка
чем наделили устройство?
Влагозащищенный корпус
радиоприемник и радиопередатчик

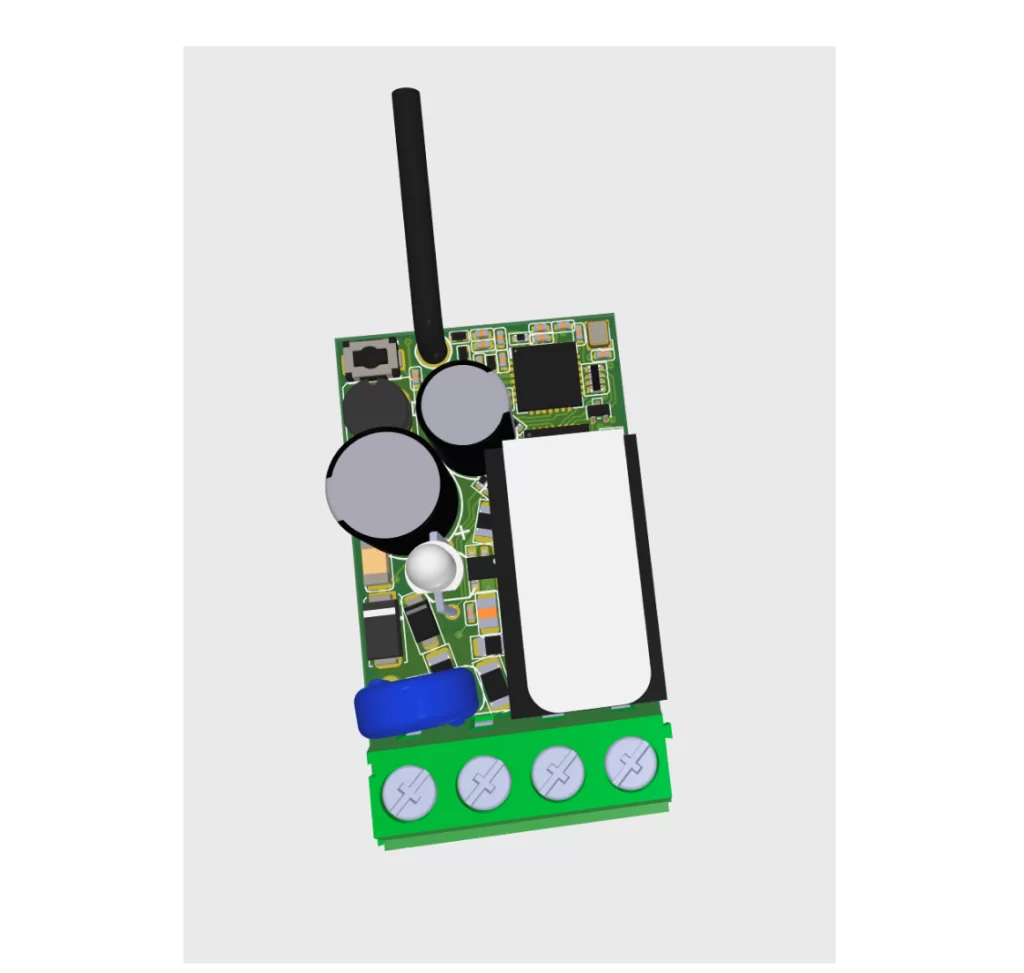

В конструкцию устройства заложили следующие основные элементы:
— микроконтроллер
— энергонезависимую память данных
— радиоприемник и радиопередатчик для сообщения с другими — — устройствами системы
Функция ретрансляции сигнала
При наличии нескольких приемников дальность сигнала увеличивается в несколько раз даже в самых сложных условиях

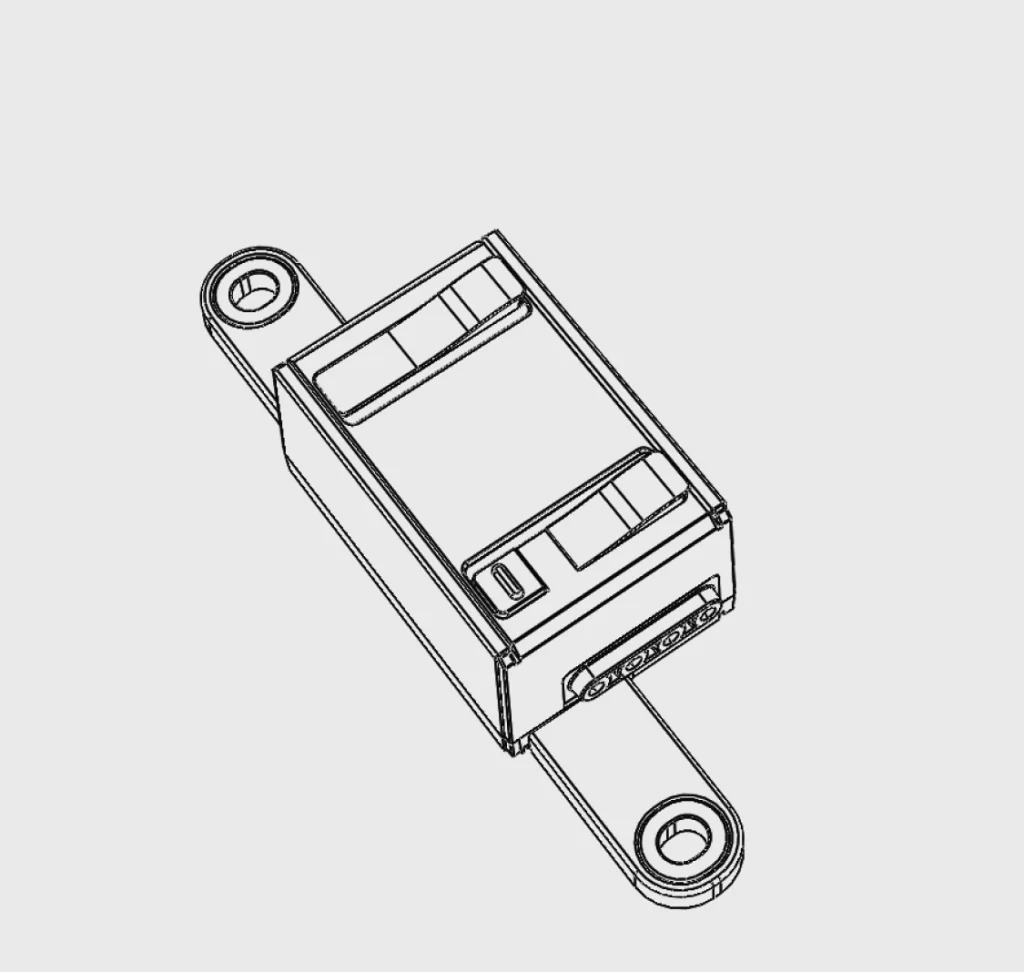

Влагозащищенный корпус
Исполнительное устройство выполнено разработчиками во влагозащищенном корпусе со степенью защиты IP55. Устройство устанавливается в тумбу шлагбаума
радиоприемник и радиопередатчик
В конструкцию устройства заложили следующие основные элементы:
— микроконтроллер
— энергонезависимую память данных
— радиоприемник и радиопередатчик для сообщения с другими — — устройствами системы
Функция ретрансляции сигнала
При наличии нескольких приемников дальность сигнала увеличивается в несколько раз даже в самых сложных условиях
Что было достигнуто?
- Три режима работы:
- 1-канальный режим работы с длительностью импульса 1,5 с для каждого направления
- 2-канальный режим работы с длительностью импульса 1,5 с для каждого канала (заводская настройка).
- Режим непрерывной команды
- Управление с помощью пультов (до 500 пультов в памяти устройства)
- В целях наладки и мониторинга радиоприемника разработчики применили мобильное приложение, предназначенное для управления устройствами умного дома
- Устройство поддерживает собственные протоколы серии Radio:
- Radio I (статика)
- Radio II (динамика)
- Radio III (динамика)
- Radio III с ОС (динамика)
разработка программного обеспечения
Особенности Разработки ПО
Разработали программное обеспечение (ПО), встраиваемое в микроконтроллер радиоприёмника для управления блоками автоматики откатных, распашных, секционных ворот и шлагбаумов. Для разработки программы (прошивки) для контроллера использовалась среда разработки (IDE) IAR.
Разработали алгоритм ретрансляции сигналов − передачи управляющего кода пульта и(или) сервера через радиоприемник к другим исполнительным устройствам умного дома. Для устройства предусмотрена возможность ретрансляции команд динамических пультов. Режим ретрансляции включается/выключается для всех пультов, которые записаны в память устройства как управляющие.
Результат

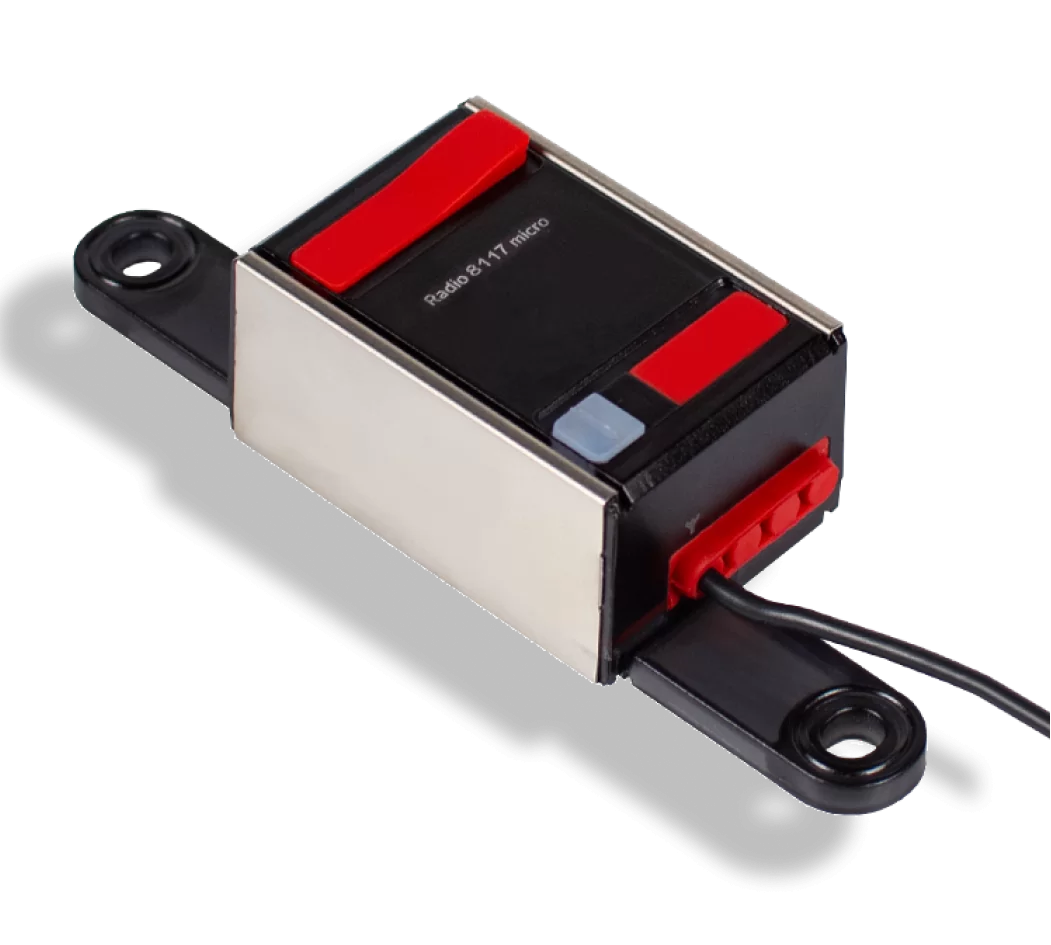

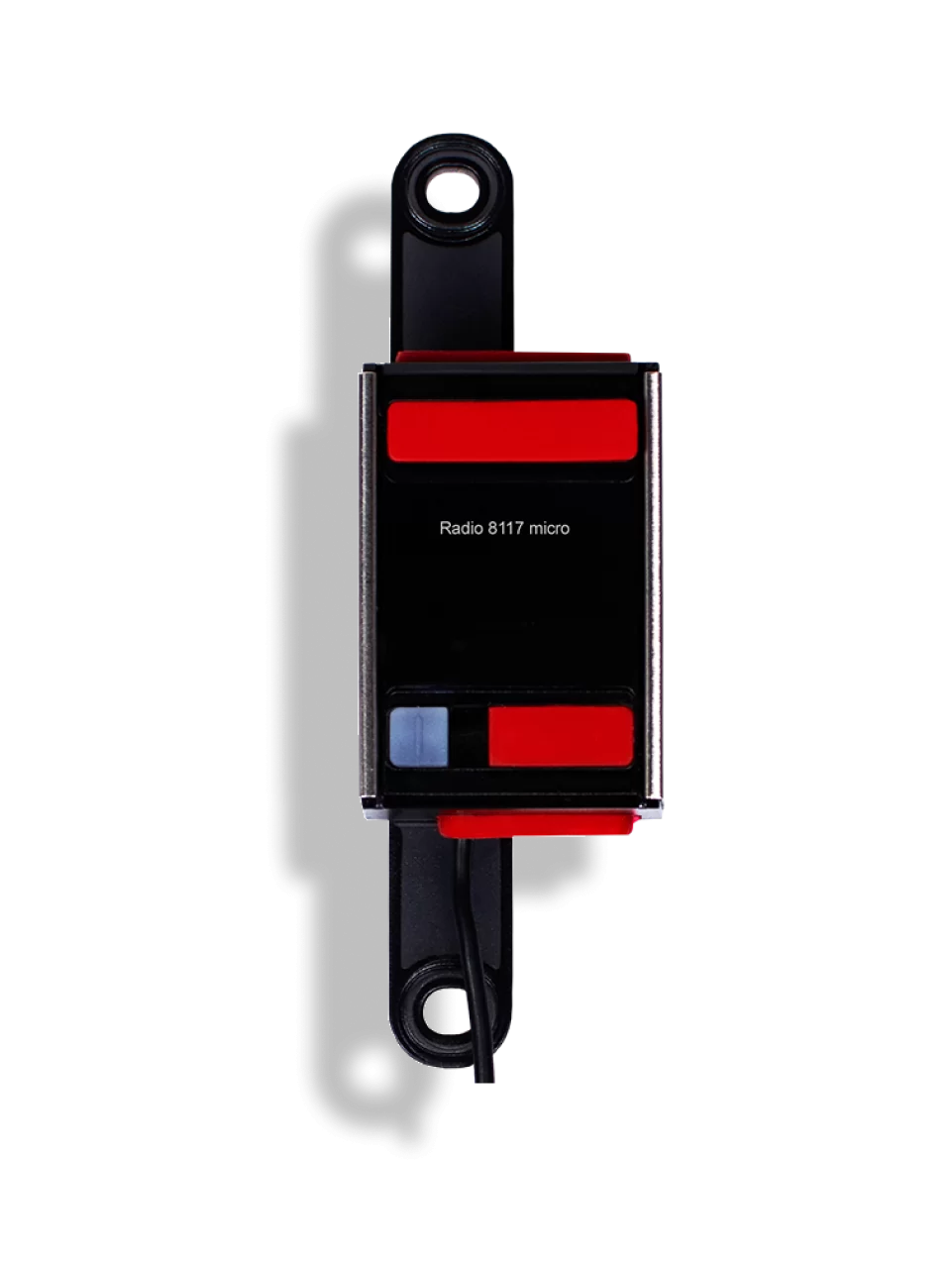

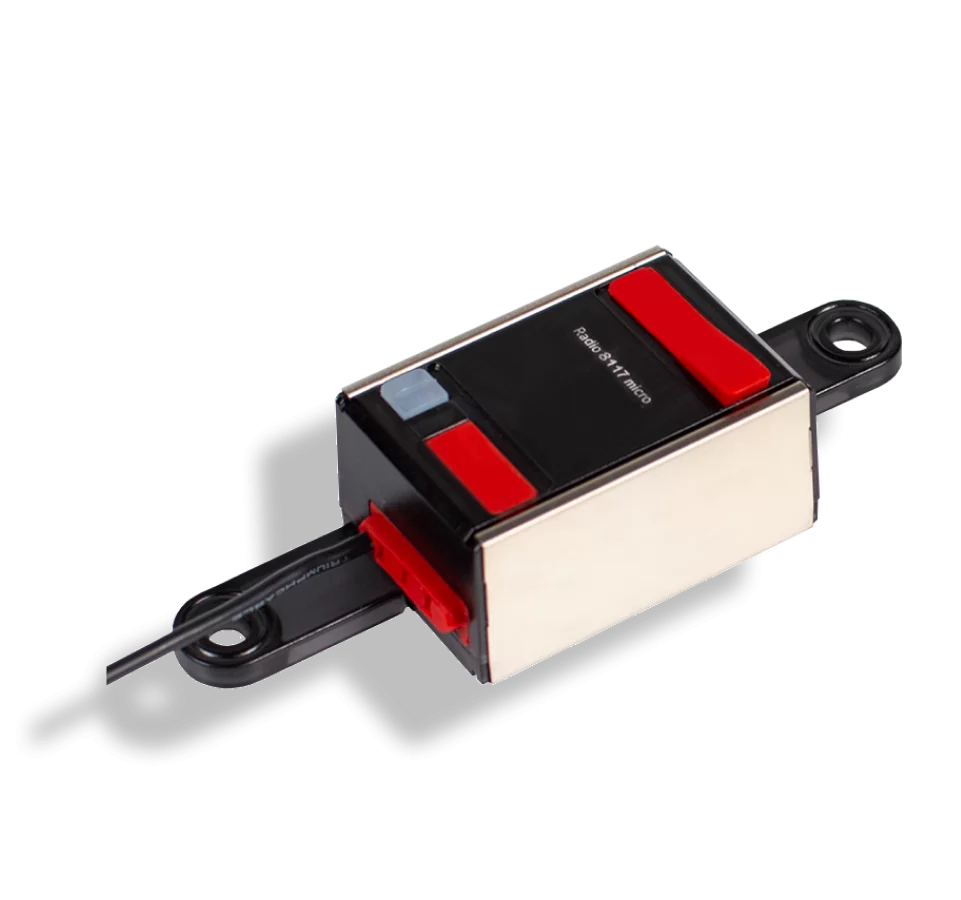

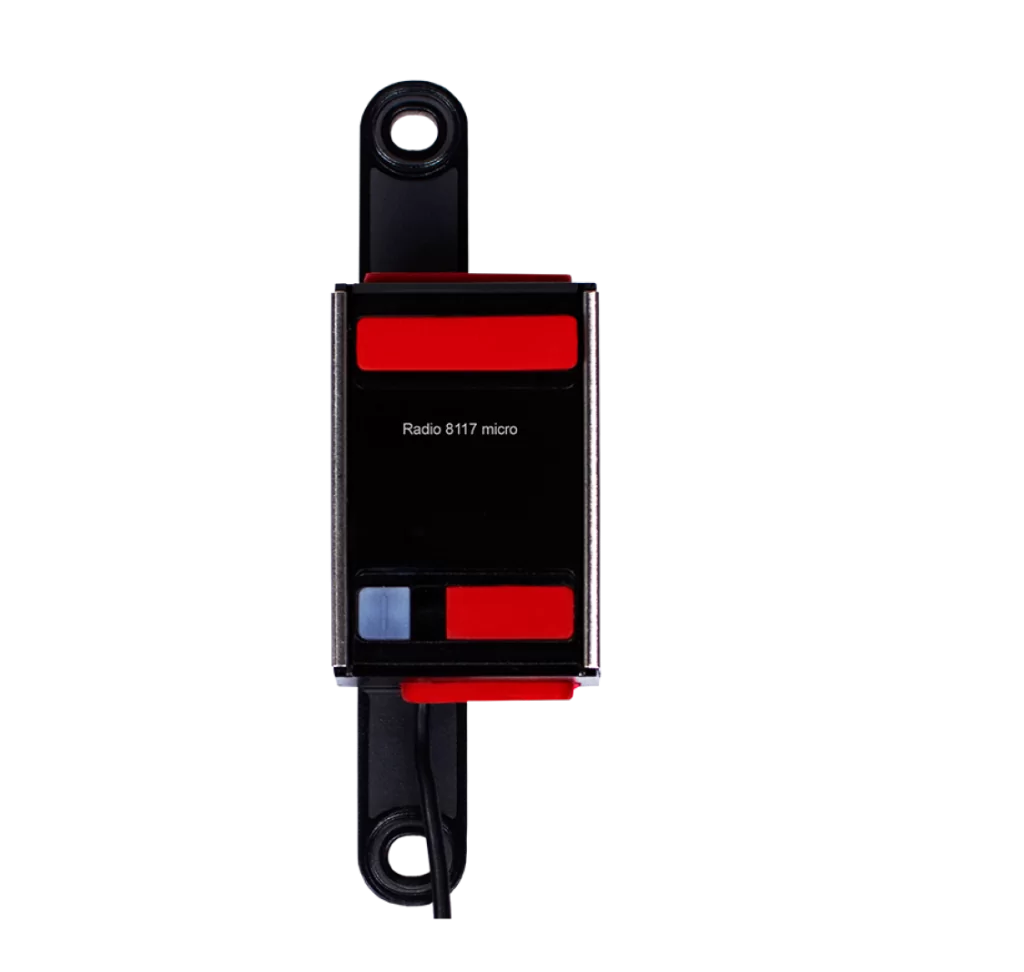

Разработан радиоприемник Radio 8117 micro согласно поставленной задаче.
Устройство представляет собой низковольтный приемник для управления блоками автоматики ворот и шлагбаумов. Данный радиоприемник удобен для установки внутри блока автоматики ворот при ограниченном пространстве, позволяет управлять с одного пульта всей въездной группой
