Задача

Разработать устройство для организации радиомоста в том случае, когда исполнительные устройства находятся в соседних зданиях, но подключены к разным питающим линиям. Организовать управление с помощью пультов-брелоков приемниками

разработка

чем наделили устройство?

МОноблочный корпус

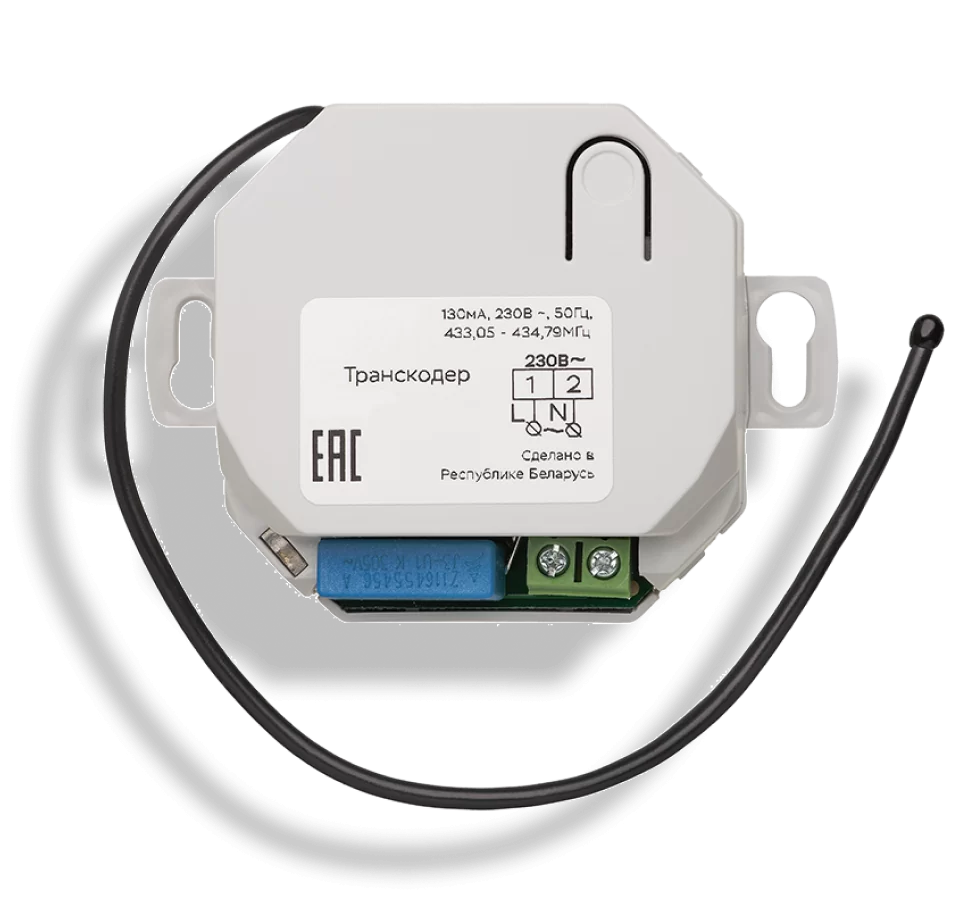

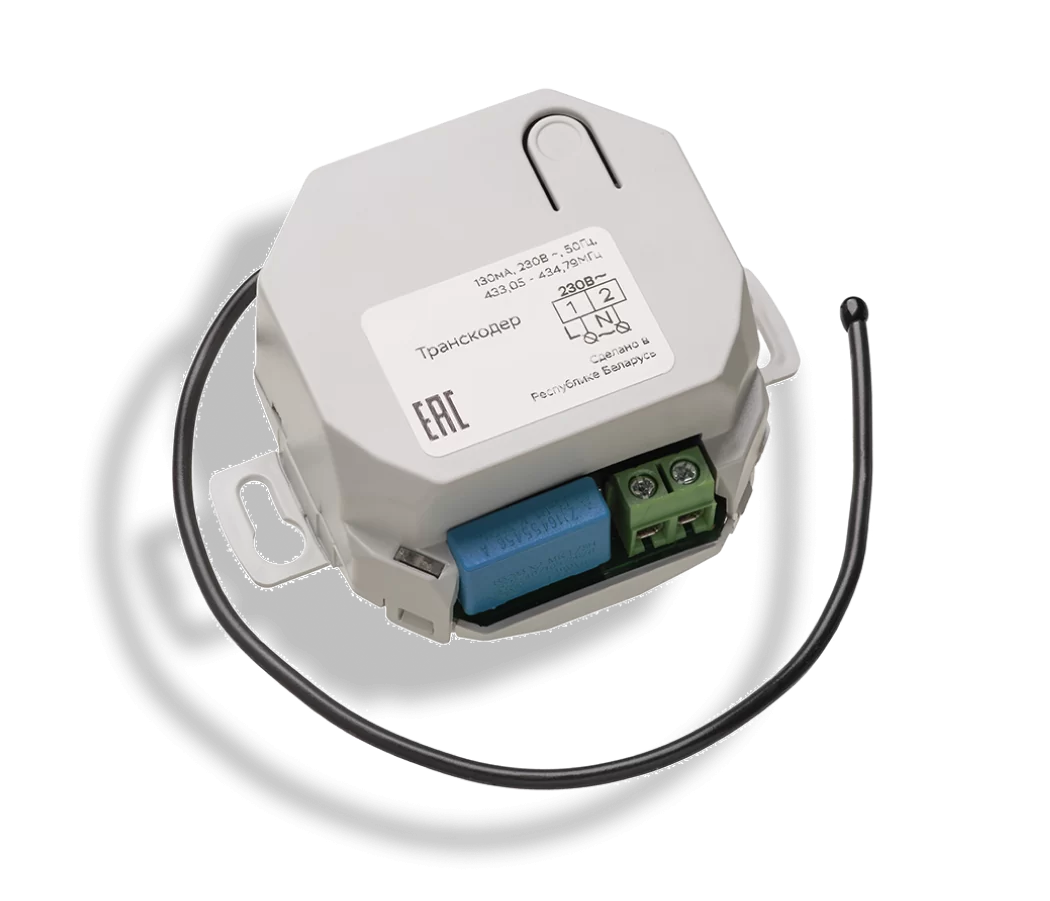

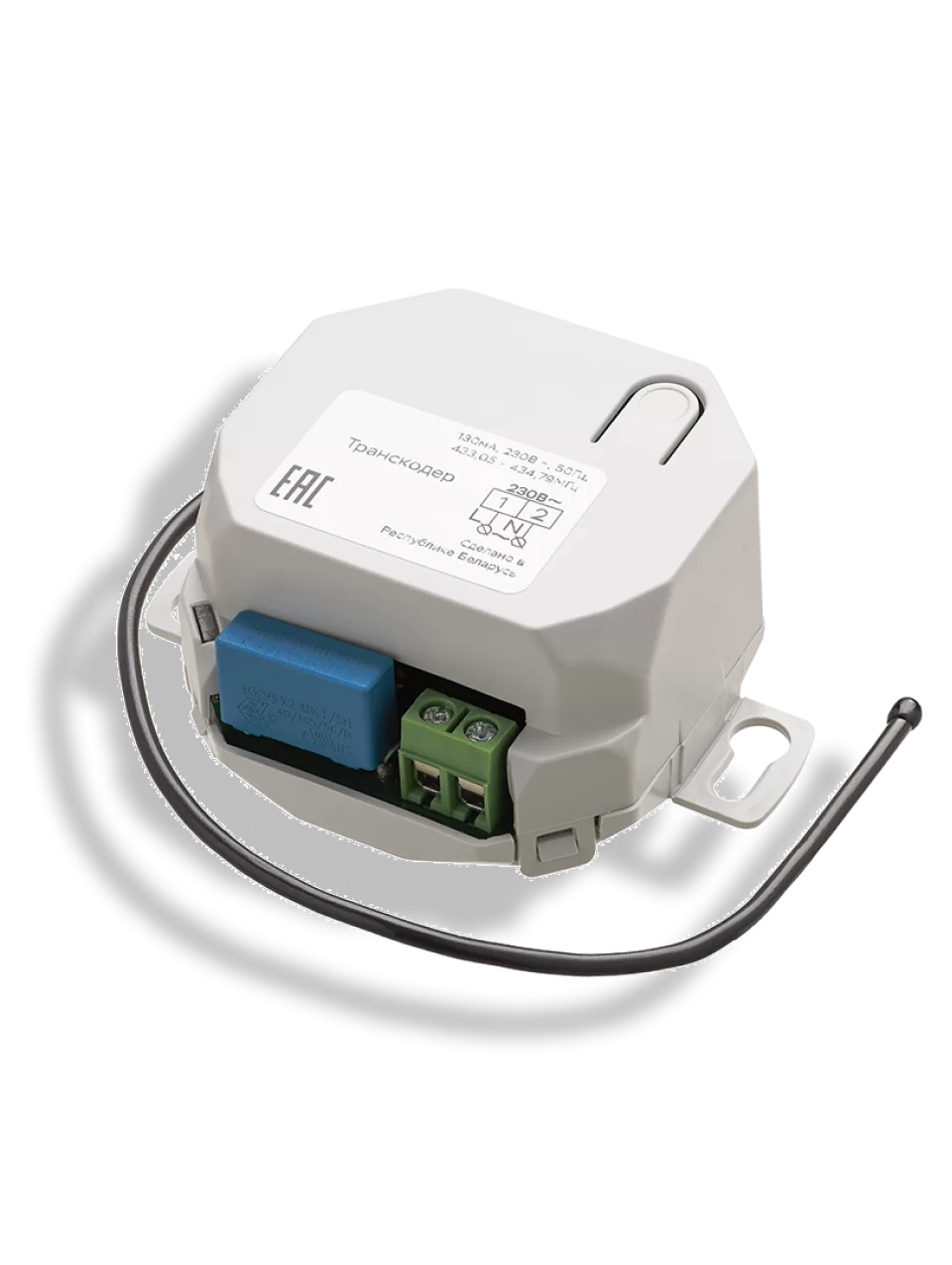

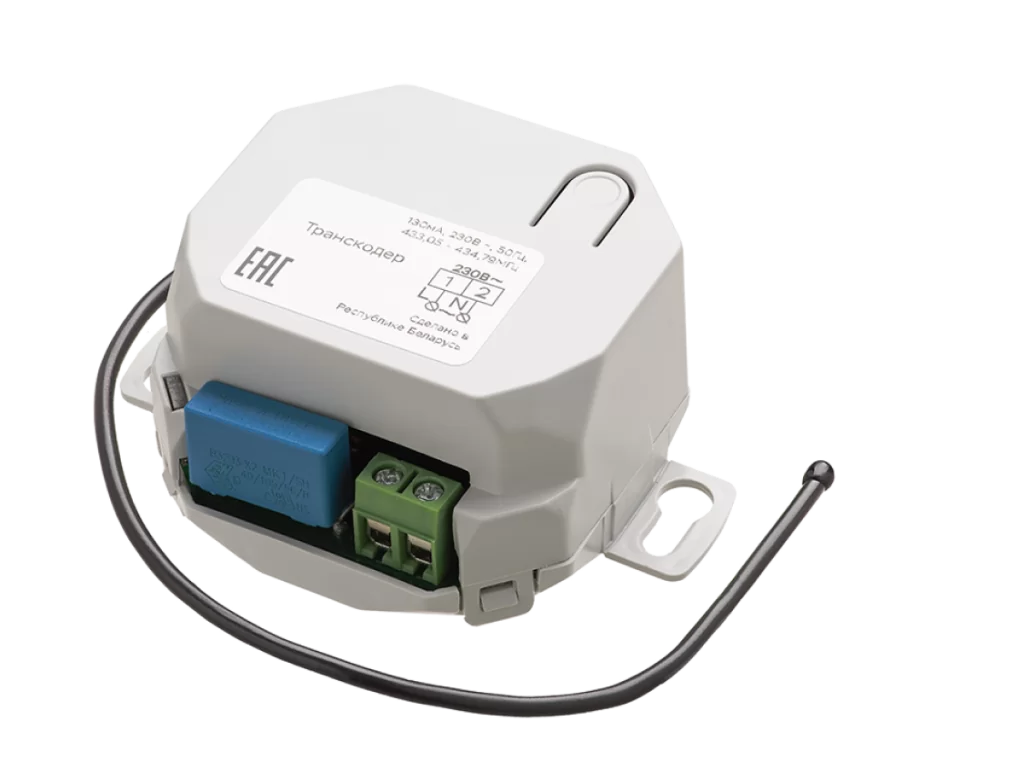

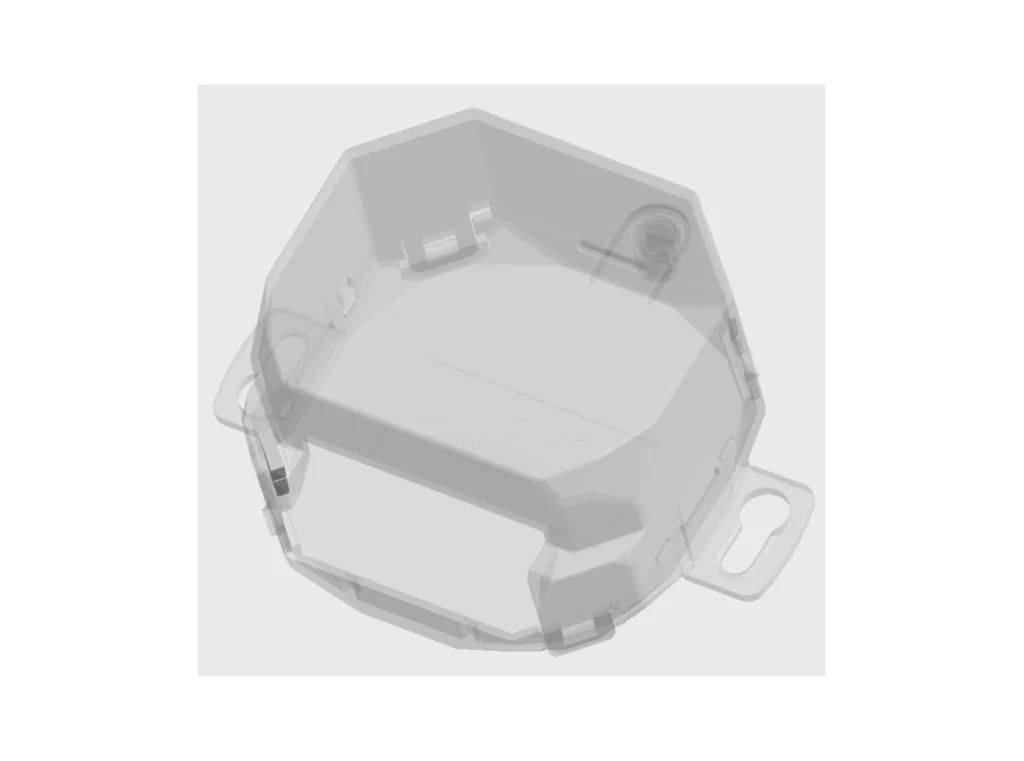

Транскодер выполнен разработчиками во встраиваемом пластмассовом корпусе с габаритными размерами 93х93х55мм, предусмотрена возможность установки устройства в труднодоступные места. Степень защиты корпуса – IP65

радиоприемник и радиопередатчик

При разработке функциональной схемы подбирались компоненты и протоколы, принято решение, что устройство должно преобразовывать сетевые команды Nero II в радиокоманды Intro II и наоборот (радиоканал: динамический помехоустойчивый код Intro II; PLC: динамический помехоустойчивый код Nero II)

МОноблочный корпус

Транскодер выполнен разработчиками во встраиваемом пластмассовом корпусе с габаритными размерами 93х93х55мм, предусмотрена возможность установки устройства в труднодоступные места. Степень защиты корпуса – IP65

радиоприемник и радиопередатчик

При разработке функциональной схемы подбирались компоненты и протоколы, принято решение, что устройство должно преобразовывать сетевые команды Nero II в радиокоманды Intro II и наоборот (радиоканал: динамический помехоустойчивый код Intro II; PLC: динамический помехоустойчивый код Nero II)

Что было достигнуто?

  • Разработчики осуществили гибкую вариативную настройку режимов работы:
    • по группам — программирование кнопки мини-пульта, группы кнопок сценарного пульта, группы центрального пульта и 9-канального таймера в память транскодера по отдельности
    • по устройствам — одновременное программирование всех кодов групп пульта Nero II или Intro II в память транскодера
    • режим передачи из Nero II в Intro II
    • режим передачи из Intro II в Nero II
    • режим ретранслятора (транскодер принимает сигнал и повторяет его следующему устройству

Каждый из режимов работы обозначили звуковым сигналом определенной кратности

разработка программного обеспечения

Особености Разработки ПО

Разработали программное обеспечение (ПО), встраиваемое в микроконтроллер транскодера для «трансляции» сетевых команд Nero II в радиоканал Intro II и наоборот. Для разработки программы (прошивки) для контроллера использовалась среда разработки (IDE) IAR.

Разработали алгоритм программирования устройств с помощью транскодера:

1.Запрограммировать управляющее устройство в память транскодера:

  • ввести транскодер в режим программирования пультов;
  • записать управляющее устройство в память транскодера;
  • вывести транскодер из режима программирования.

2. Запрограммировать управляющее устройство в память исполнительного устройства (через транскодер, находящийся в дежурном режиме):

  • ввести исполнительное устройство в режим программирования пультов;
  • записать управляющее устройство в память исполнительного устройства;
  • вывести исполнительное устройство из режима программирования.

Файл встроенного ПО записали в постоянную память микроконтроллера транскодера при производстве.

Результат

Разработан транскодер согласно поставленной задаче.

Данное устройство предназначено для совмещения интеллектуальной системы управления по сети 220-230 В Nero II и системы радиоуправления Intro II

Также транскодер применяется для управления с помощью пультов-брелоков Intro II приемниками Nero II
