Система контроля доступа для парковок
Услуги
Направление
Задача
Разработать систему контроля доступа для парковок, въездов в ТЦЖ, гаражные кооперативы, оборудованных автоматическими шлагбаумами и воротами
разработка
чем наделили Систему?
приемник Radio 8615
USB-stick
Устройство USB-stick устанавливается в USB-порт компьютера и служит для связи компьютера с приемником
программа Nero Gate Tool
Разработали программу Nero Gate Tool, с помощью которой (при установленном в компьютер USB-stick) производится запись, удаление, блокировка пультов управления, организация доступа, а так же полная очистка памяти приемника

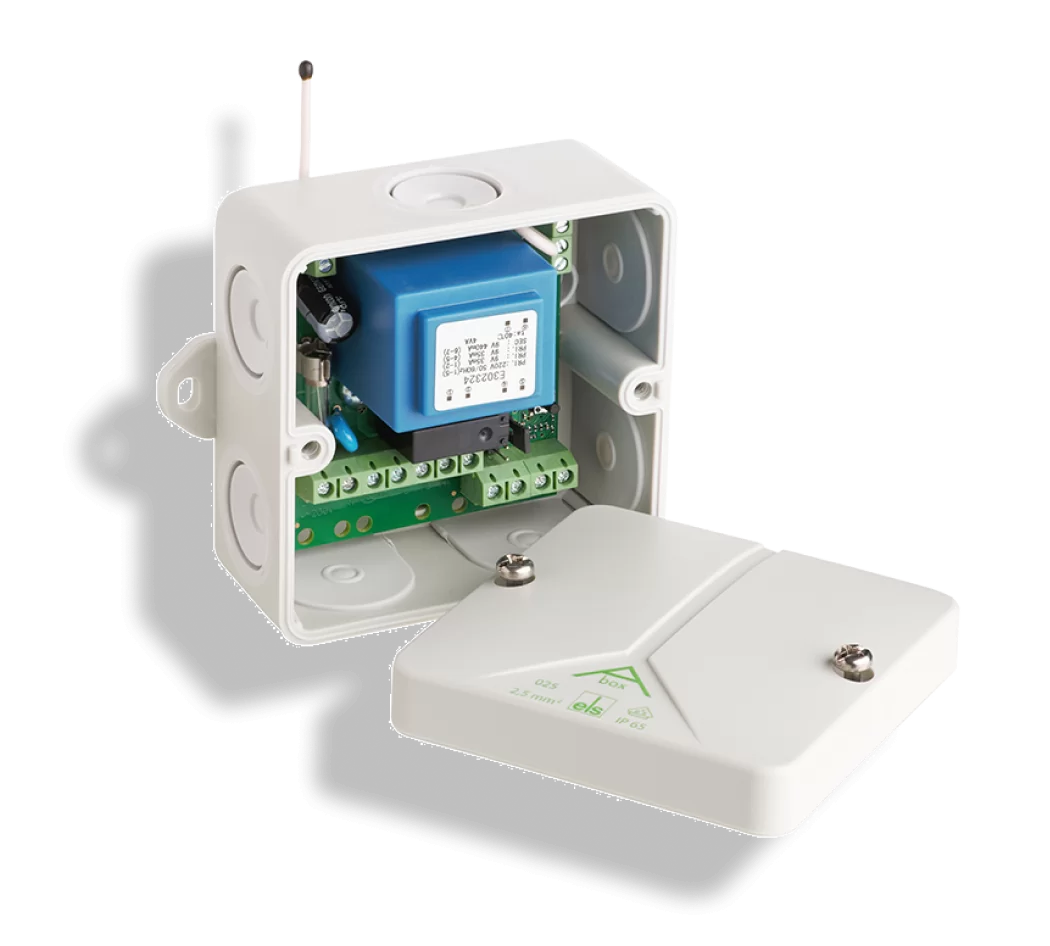

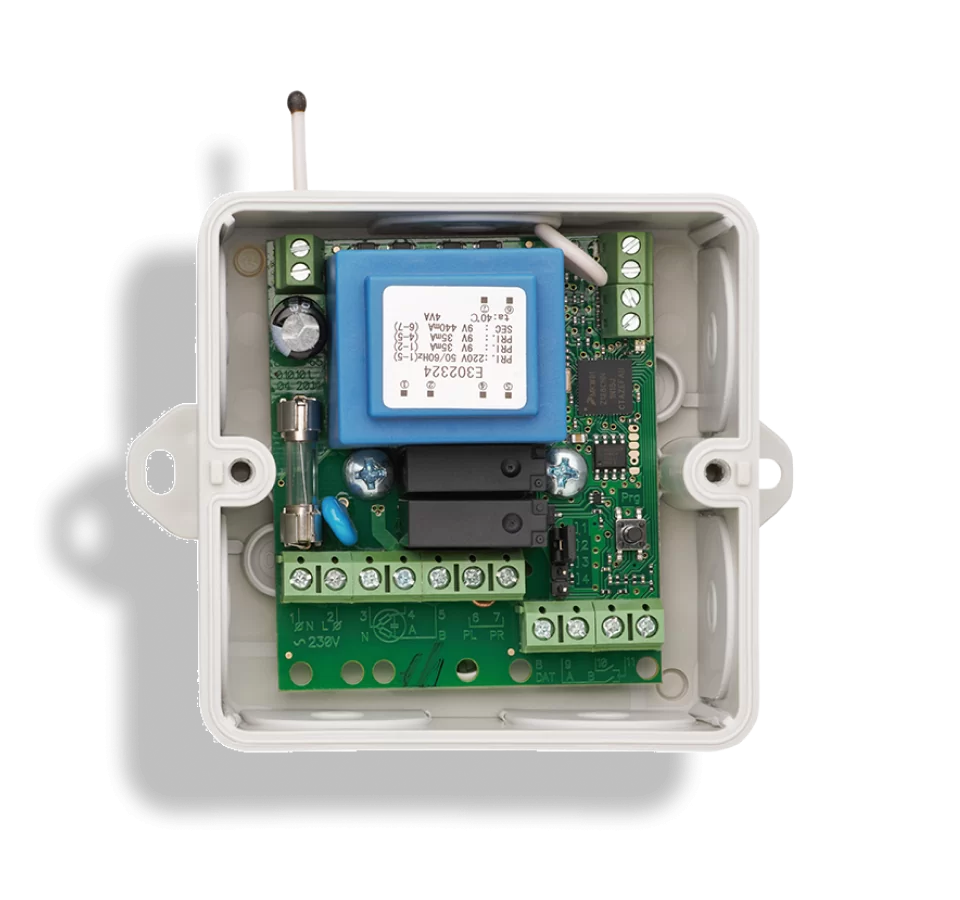

приемник Radio 8615

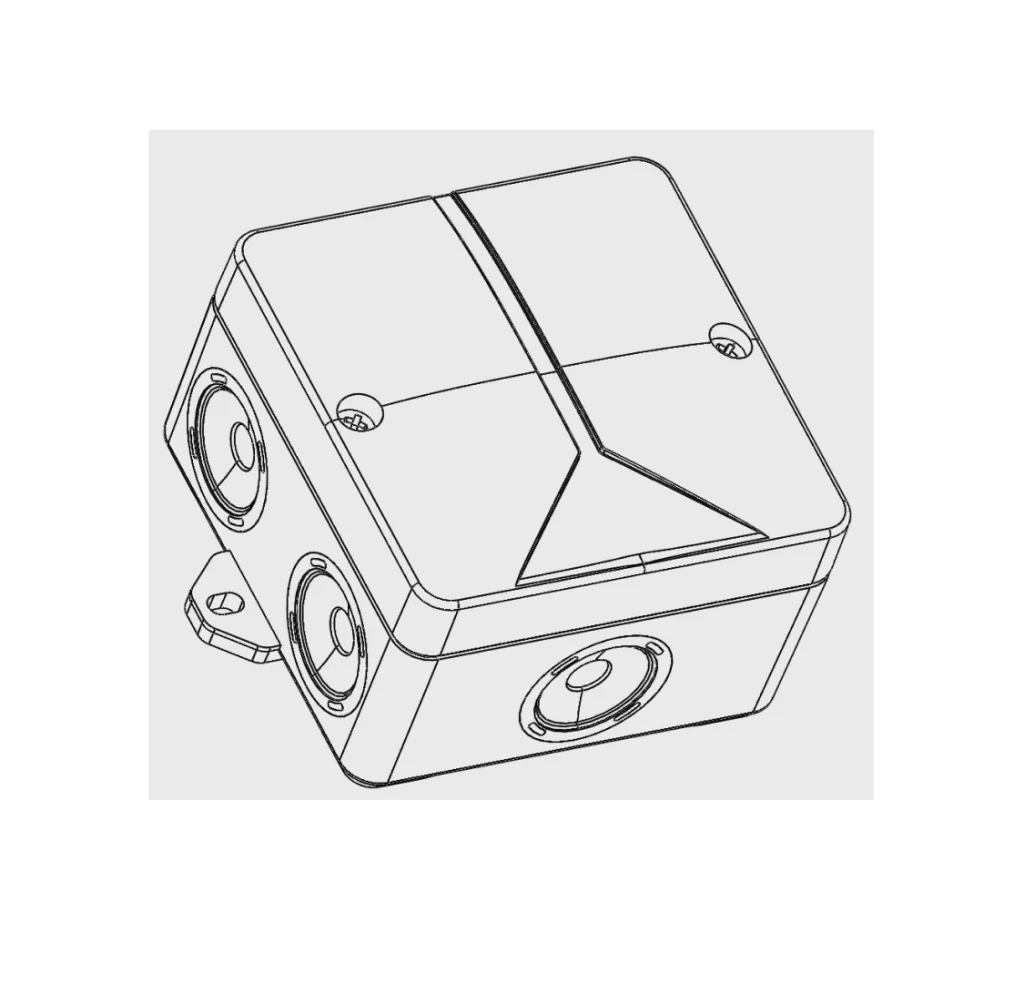

Корпус приемника оснастили кнопкой программирования для изменения настроек ИУ и двухцветным светодиодным индикатором. Также корпус выполнен разработчиками во влагозащищенном корпусе (габаритные размеры 80х80х55 мм) со степенью защиты IP65

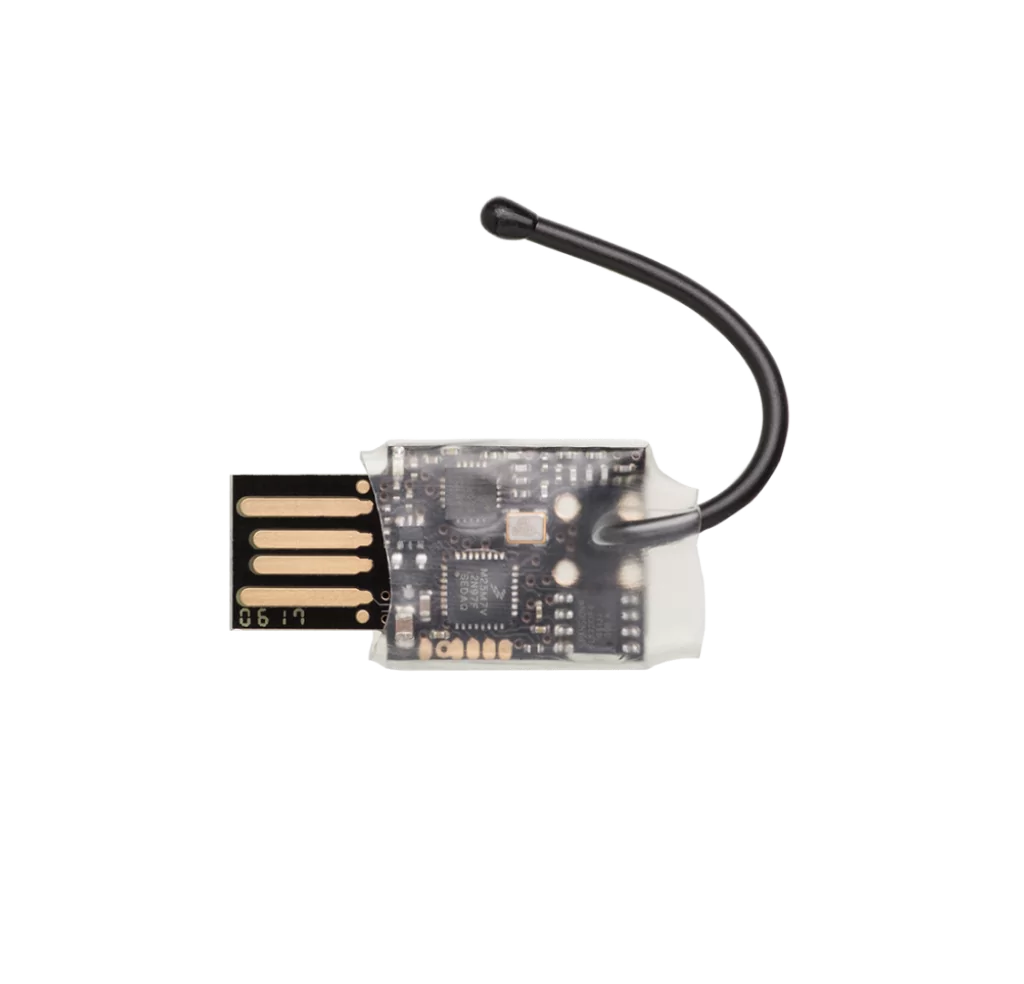

USB-stick
Устройство USB-stick устанавливается в USB-порт компьютера и служит для связи компьютера с приемником
программа Nero Gate Tool
Разработали программу Nero Gate Tool, с помощью которой (при установленном в компьютер USB-stick) производится запись, удаление, блокировка пультов управления, организация доступа, а так же полная очистка памяти приемника
Что было достигнуто?
- При разработке функциональной схемы подбирались компоненты и протоколы, решили, что устройство должно поддерживать следующие протоколы:
- Radio (статика)
- Intro II (динамика)
- Приемник совместим с пультами Radio (при выборе статического кода) и пультами Intro II (динамический код для защиты от несанкционированного копирования пультов)
- Осуществили возможность подключения к приемнику датчиков безопасности с сухим контактом (фотоэлементы, геркон), оптоэлектронного датчика нижней кромки ворот (для обнаружения препятствий и блокировки работы устройства до момента их устранения)
разработка программного обеспечения
Особенности Разработки ПО
Разработали программное обеспечение (ПО), встраиваемое в микроконтроллер радиоприёмника для дистанционного управления электроприводами рулонных ворот, блоками автоматики шлагбаумов, откатных, секционных, распашных ворот. Для разработки программы (прошивки) для контроллера использовалась среда разработки (IDE) IAR.
Разработали алгоритм, по которому устройство может работать в одном из 4 режимов. Выбор режима работы, изменение длительности команды возможно как с помощью кнопки программирования устройства, так и с помощью программы Nero Gate Tool при установленном USB-stick.
Осуществили поддержку следующих способов программирования ИУ:
1. программирование с помощью кнопки программирования (индикация: мигание светодиода на корпусе ИУ);
2. дистанционное программирование с помощью собственного ПО для управления − программы Nero Gate Tool при установленном USB-stick.
Настроили поддержку 1000 пультов, флеш-карта USB − 16 приемников и 2048 пультов.
Результат

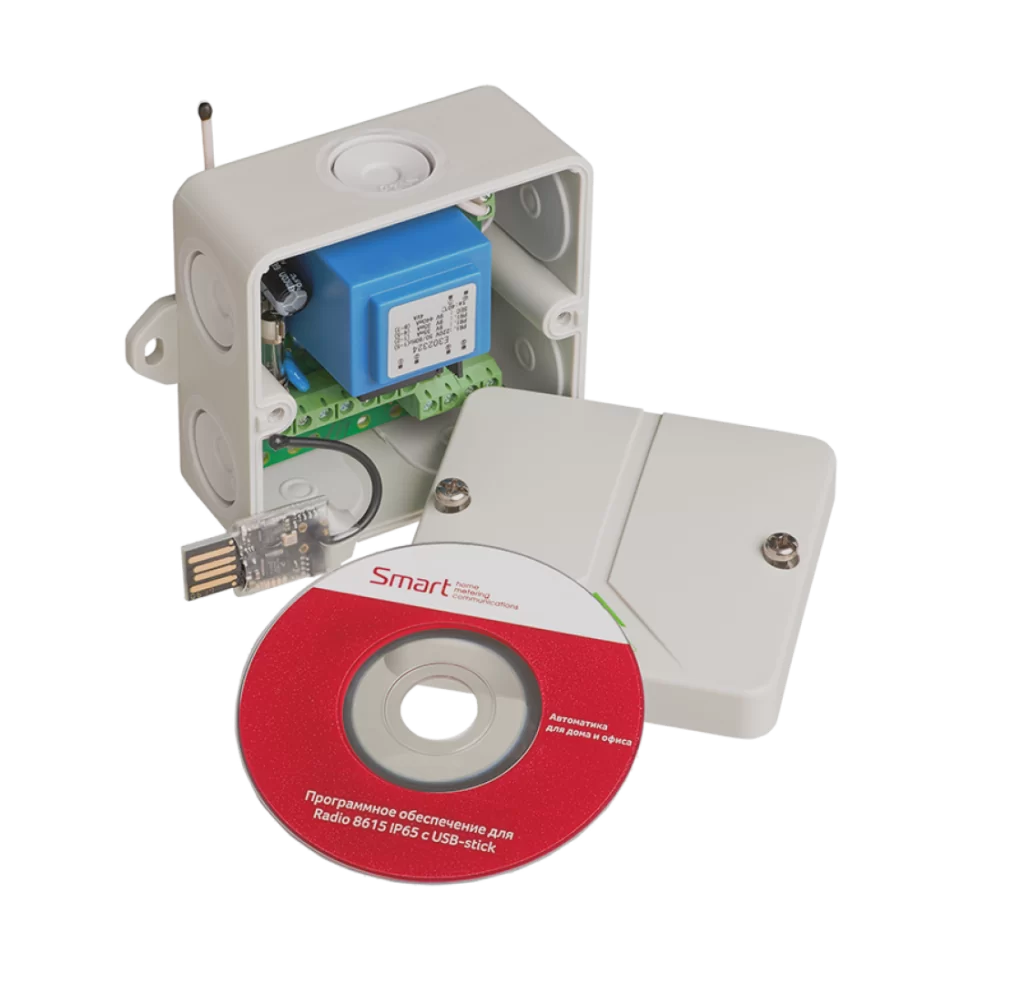

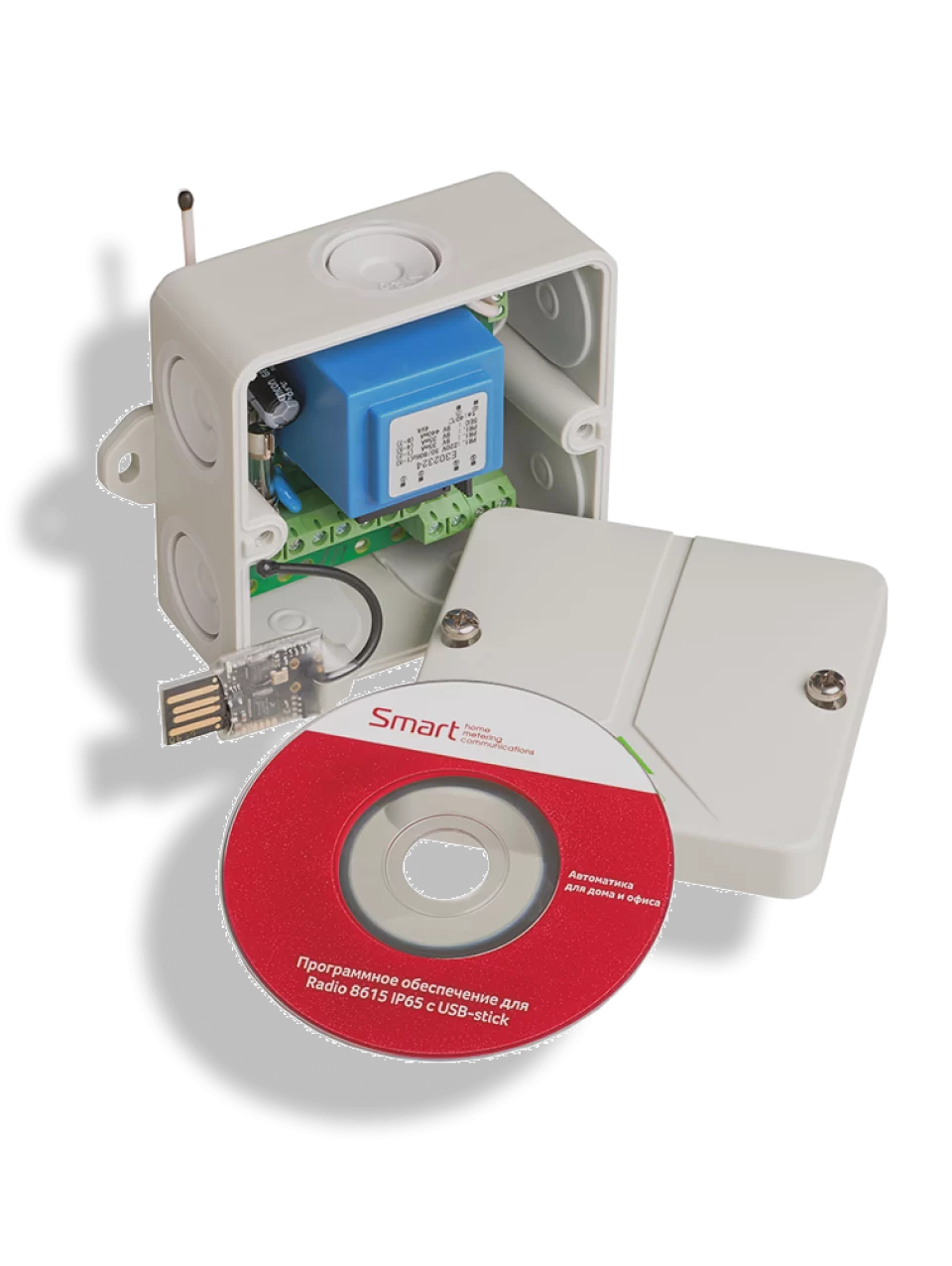

Разработана система контроля доступа для парковок, въездов в ТЦЖ, гаражные кооперативы, оборудованных автоматическими шлагбаумами и воротами согласно поставленной задаче. В состав комплекта входит приемник Radio 8615, сервисная флеш-карта под USB-разъем компьютера, загрузочное ПО для PC.
Система позволяет владельцам пультов управлять воротами/шлагбаумами дистанционно с комфортного расстояния, а администратору производить все необходимые действия по контролю доступа в удобной программе Nero Gate Tool
