Устройство для управления
LED-лентами и светодиодами
Направление
Индустрия
Задача
Разработать устройство для управления LED-лентами и светодиодными лампами, а также блоками автоматики ворот, шлагбаумов, электромагнитными и электромеханическими замками с максимальной мощностью подключаемой нагрузки 144 Вт (при питании 12 В) или 192 Вт (при питании 24 В)
разработка
чем наделили устройство?
Защита от перегрева
Установили защиту от перегрева: если датчик температуры фиксирует температуру 80°C или выше, то подача напряжения на выход приемника прекращается и отправляется сообщение о перегреве на сервер
радиоприемник и радиопередатчик
Прием/передача сигнала с помощью собственного протокола Intro
Несколько режимов работы
В устройстве предусмотрено четыре режима работы - два диммерных и два дверных. Диммерные предназначены для управления освещением, дверные для управления электрозамками
Защита от перегрева
Установили защиту от перегрева: если датчик температуры фиксирует температуру 80°C или выше, то подача напряжения на выход приемника прекращается и отправляется сообщение о перегреве на сервер
радиоприемник и радиопередатчик
Прием/передача сигнала с помощью собственного протокола Intro
Несколько режимов работы
В устройстве предусмотрено четыре режима работы - два диммерных и два дверных. Диммерные предназначены для управления освещением, дверные для управления электрозамками
Что было достигнуто
- Шифрование приема/передачи сигнала позволяет исключить возможность взлома устройства
- Управление с помощью пультов Intro, из мобильного приложения Nero Home, а также по установленным сценариям управления
- Плавное регулирование яркости ламп, а также запоминание уровня яркости, установленного для различных сценариев
- Разработали алгоритм для дверных режимов: открытие замка на небольшой промежуток времени заданный настройками — достаточный чтобы открыть дверь, либо на несколько часов — чтобы можно было свободно проходить через дверь не отпирая замок каждый раз
разработка программного обеспечения
Особенности Разработки ПО
Разработали программное обеспечение (ПО), встраиваемое в микроконтроллер устройства для изменения яркости подключенной к устройству лампы путем увеличения или уменьшения напряжения подаваемого на выход. Скорость изменения высчитывается с учетом субъективного восприятия яркости светового потока человеком и эффективности светодиодных ламп. Изменение происходит постепенно, без резких вспышек, скорость изменения задается пользователем из приложения. Для разработки программы (прошивки) для контроллера использовалась среда разработки (IDE) IAR.
Для удобства управления устройством с разных пультов, а также чтобы излишне не засорять радиоэфир, разработчики предусмотрели несколько программ (последовательностей изменения яркости с заданной скоростью), которые хранятся в памяти устройства и вызываются по команде с пульта или через сервер из приложения.
Функцией программы «Комфорт» является постепенное изменение яркости с текущего уровня на сохраненный в настройках. Изменение может происходить очень плавно, за промежуток времени до 30 мин, также сохраненный в настройках. Помимо этого, можно настроить выключение света спустя определенное время.
Результат
Разработан приемник согласно поставленной задаче.

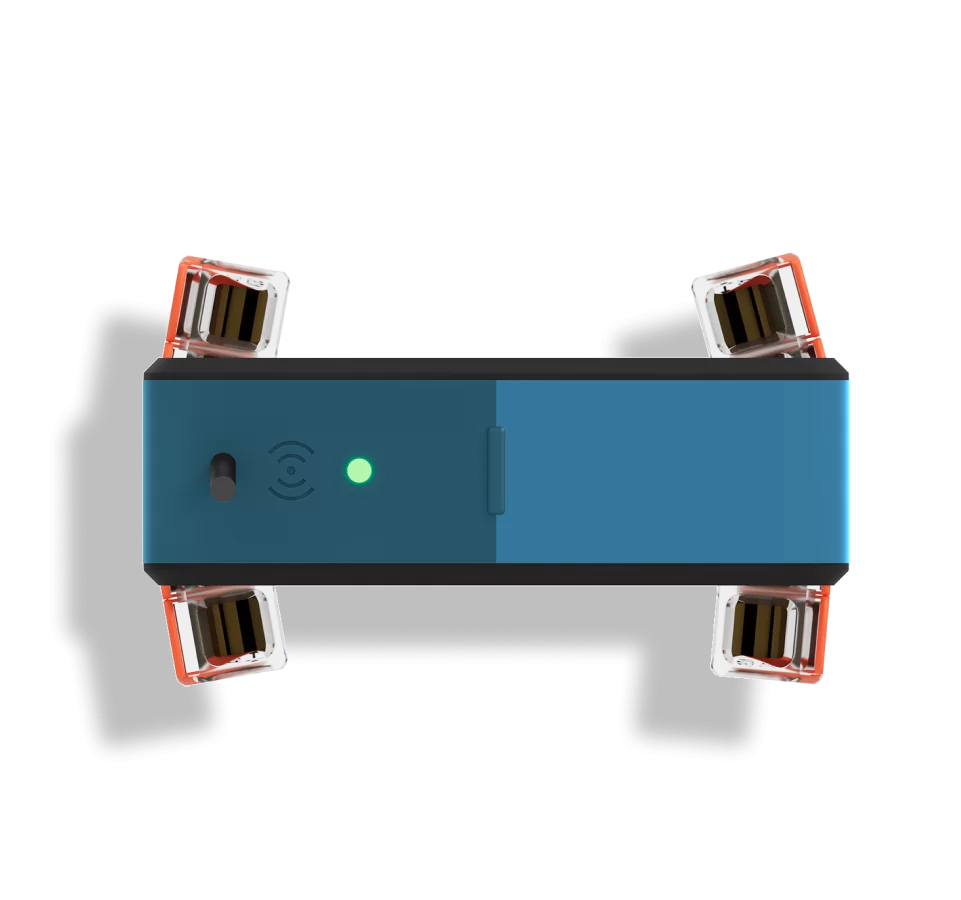

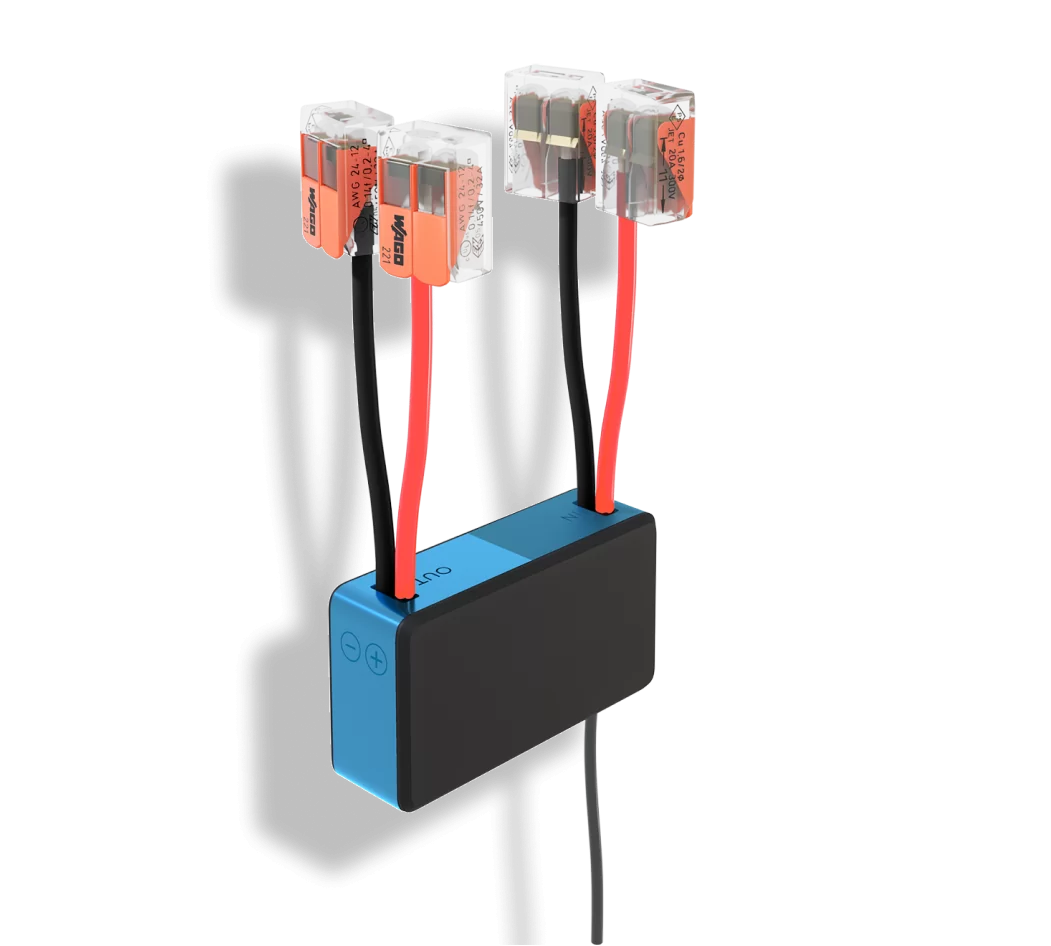

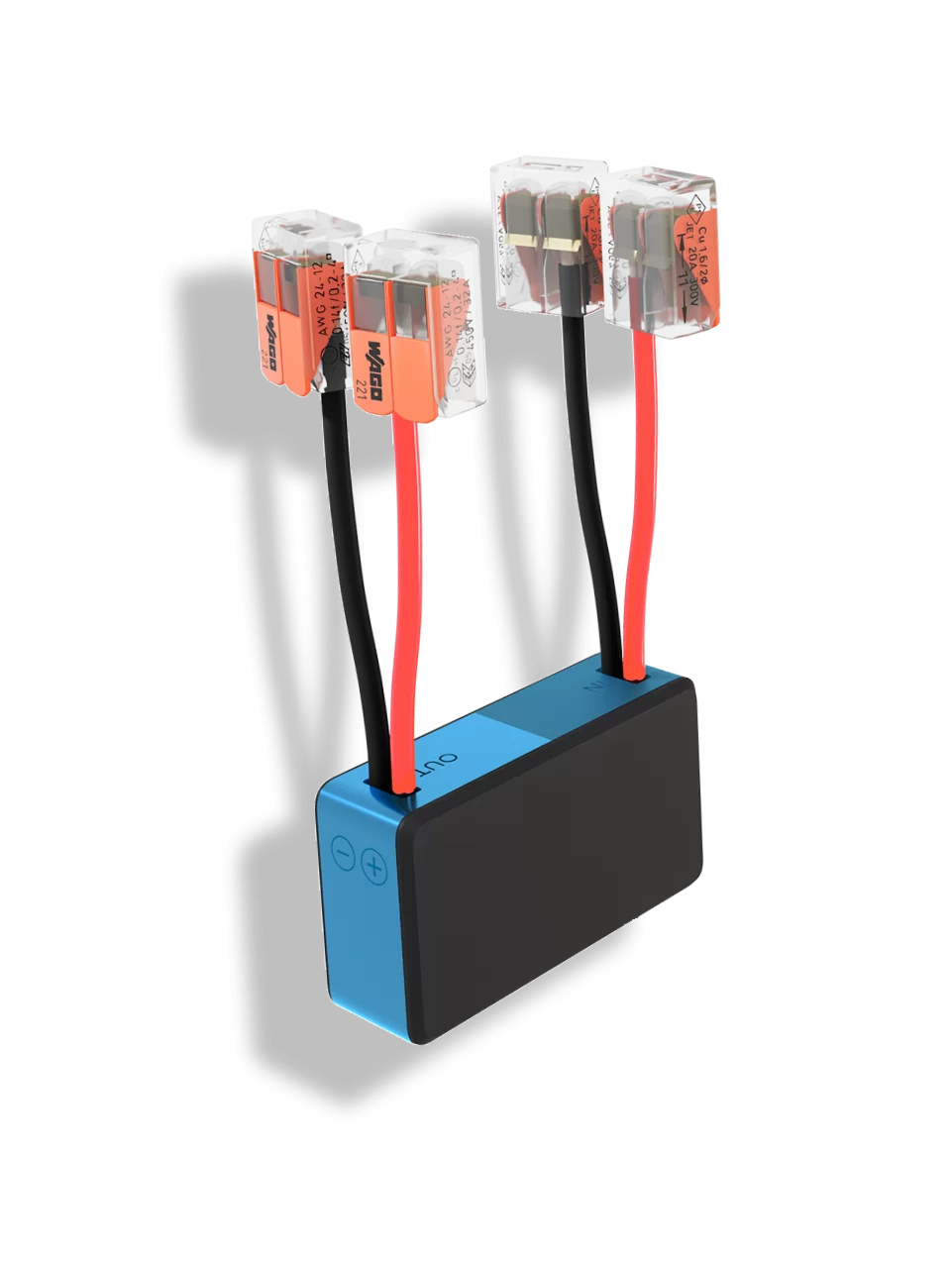

Устройство представляет собой низковольтный приемник для управления LED-лентами и светодиодными лампами 12/24 V DC, который может подключаться к блокам автоматики ворот, шлагбаумов, а также электромагнитным и электромеханическим замкам.

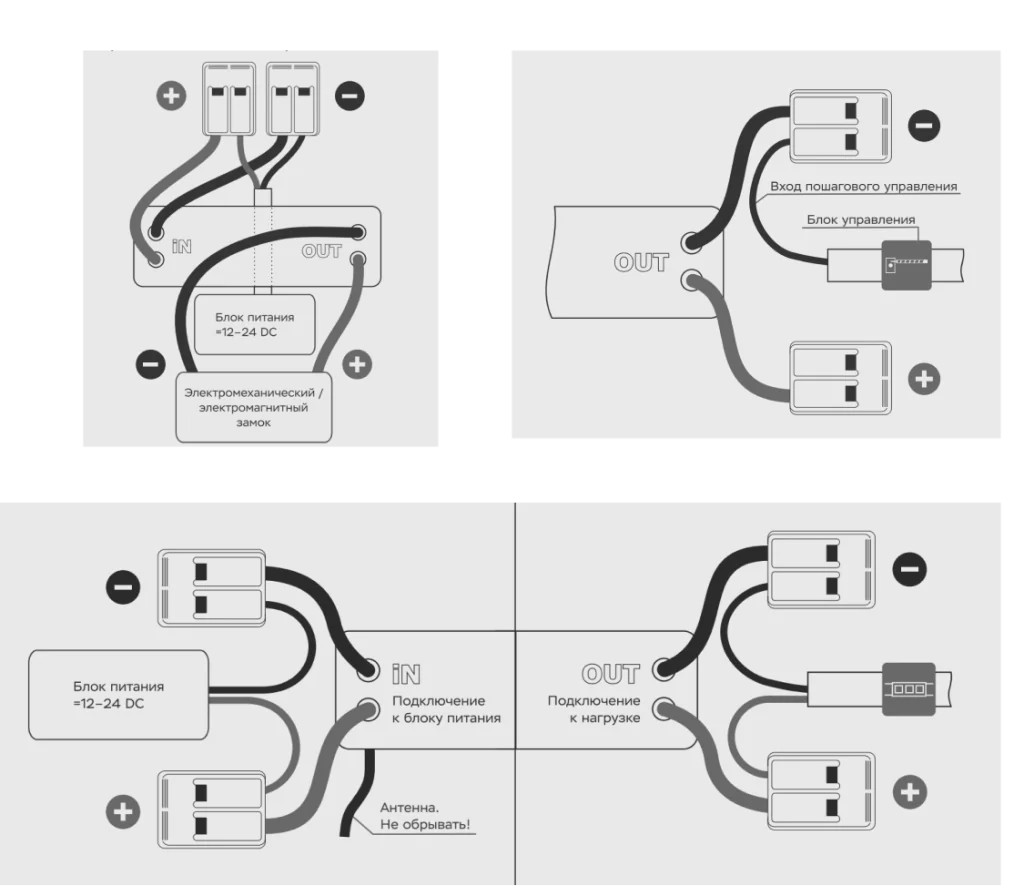

На вход к устройству с помощью самозажимных клемм подключается блок питания 12В или 24В, а на выход диммируемая лампа, светодиодная лента или электрозамок.
