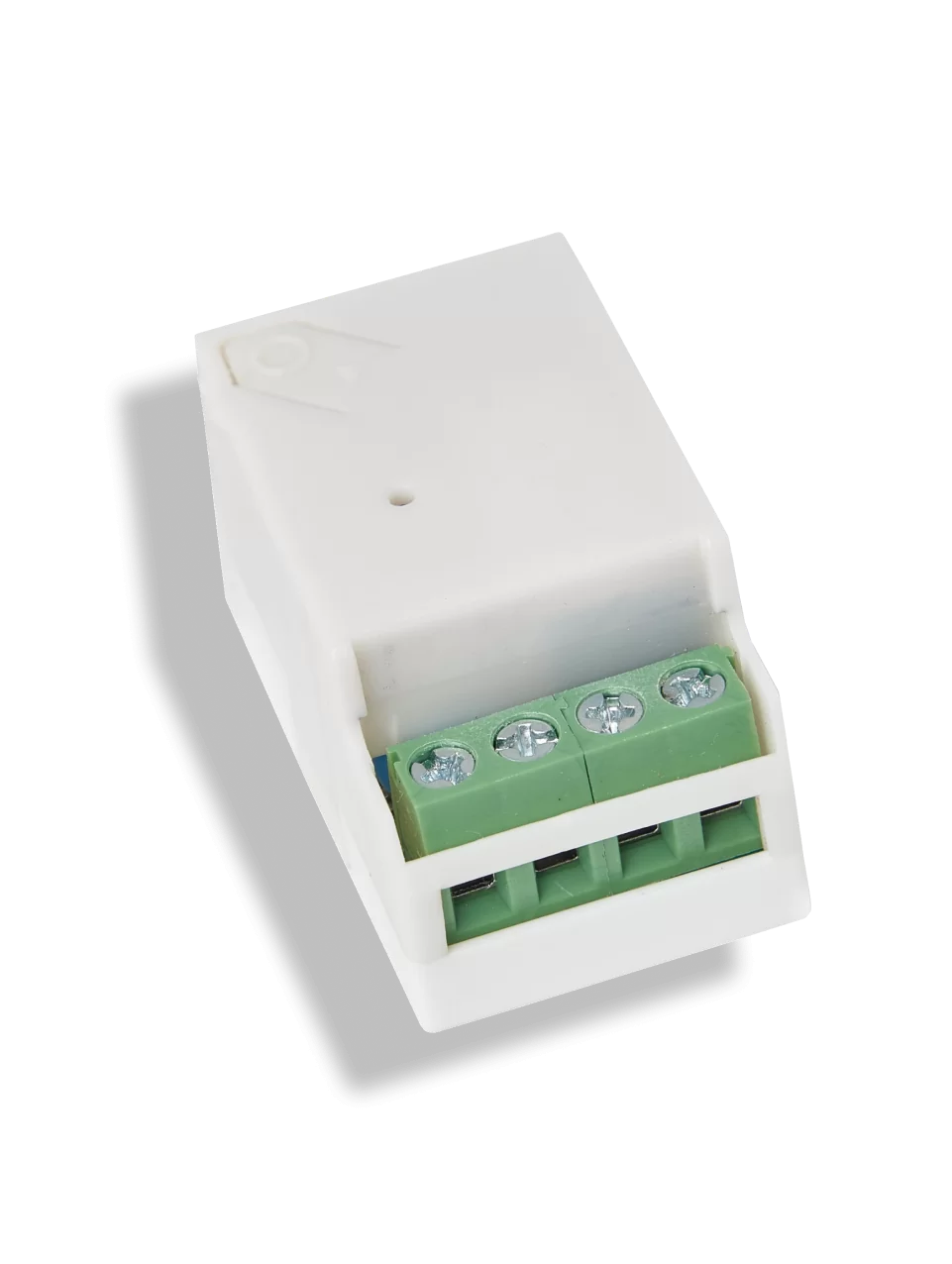

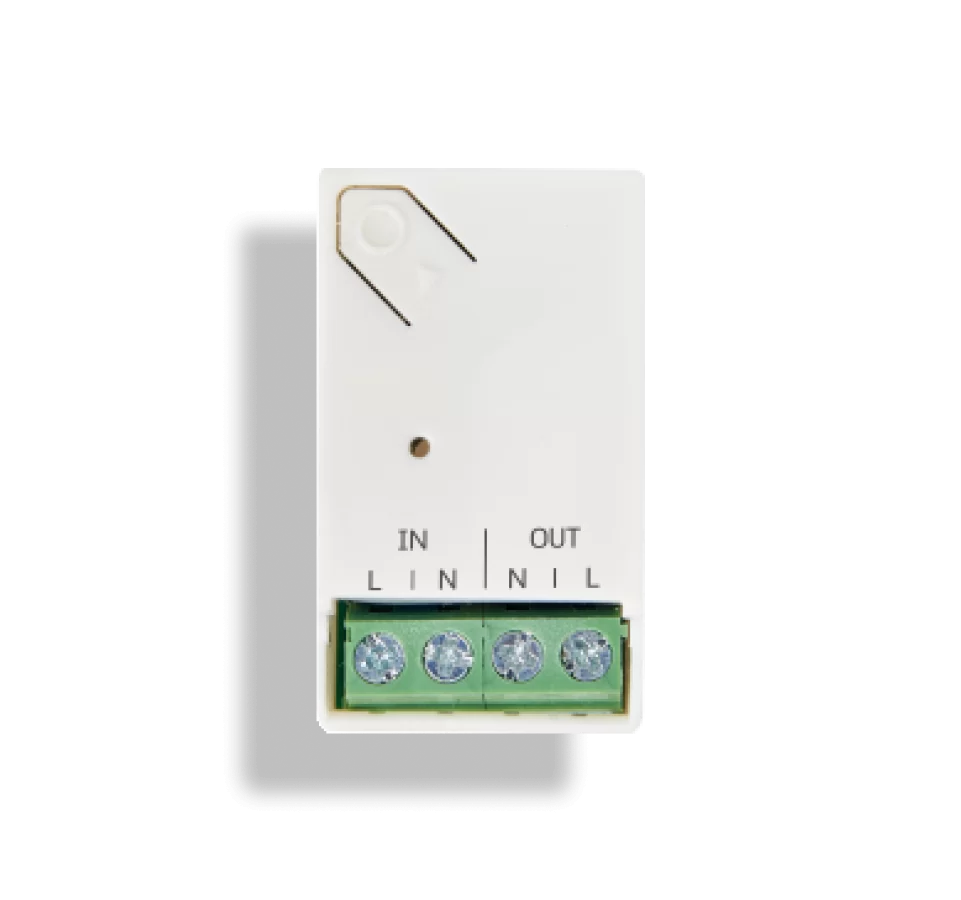

Устройство выполнено разработчиками в небольшом пластмассовом корпусе (габаритные размеры 40х24х23 мм) для размещения в местах с ограниченным пространством. Пыле-влагозащищенность в корпусе ИУ – IP20
Радиоприемник
для управления освещением и розетками
Услуги
Направление
Задача
Разработать устройство для управления освещением, розетками и другими электрическими приборами с мощностью не более 2 кВт: поливочным, глубинным насосом (мощностью до 1 кВт), теплым полом, бойлером и т.д. с помощью пультов и с помощью мобильного приложения
разработка
чем наделили устройство?
Компактный корпус

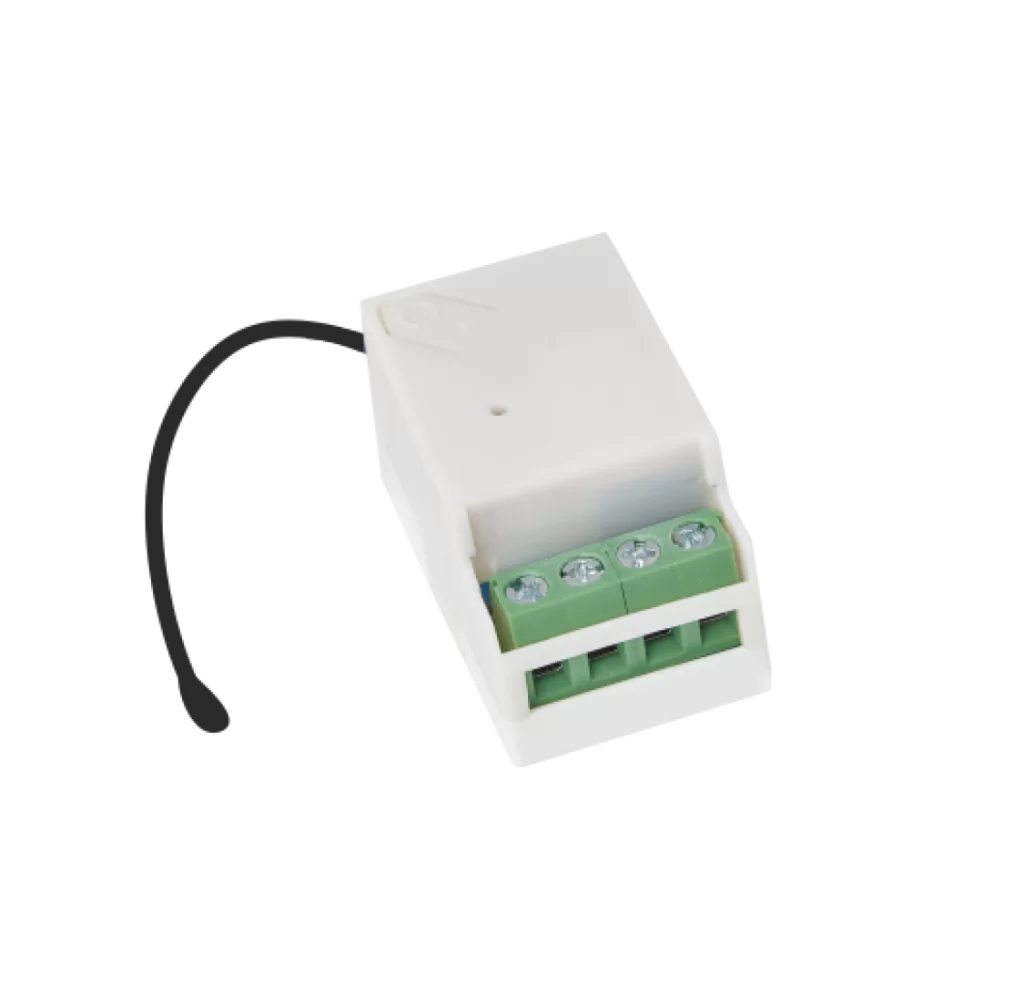

радиоприемник и радиопередатчик
Встроенный радиоприемник и радиопередатчик для сообщения с другими устройствами системы, поддерживать собственный протокол Radio
Функция ретрансляции сигнала
Предусмотрели функцию ретрансляции, необходимую для увеличения дальности передачи сигнала пульта за счет встроенного в устройство ретранслятора. Данная функция используется при сильных помехах, больших расстояниях, наличии большого количества препятствий
Компактный корпус

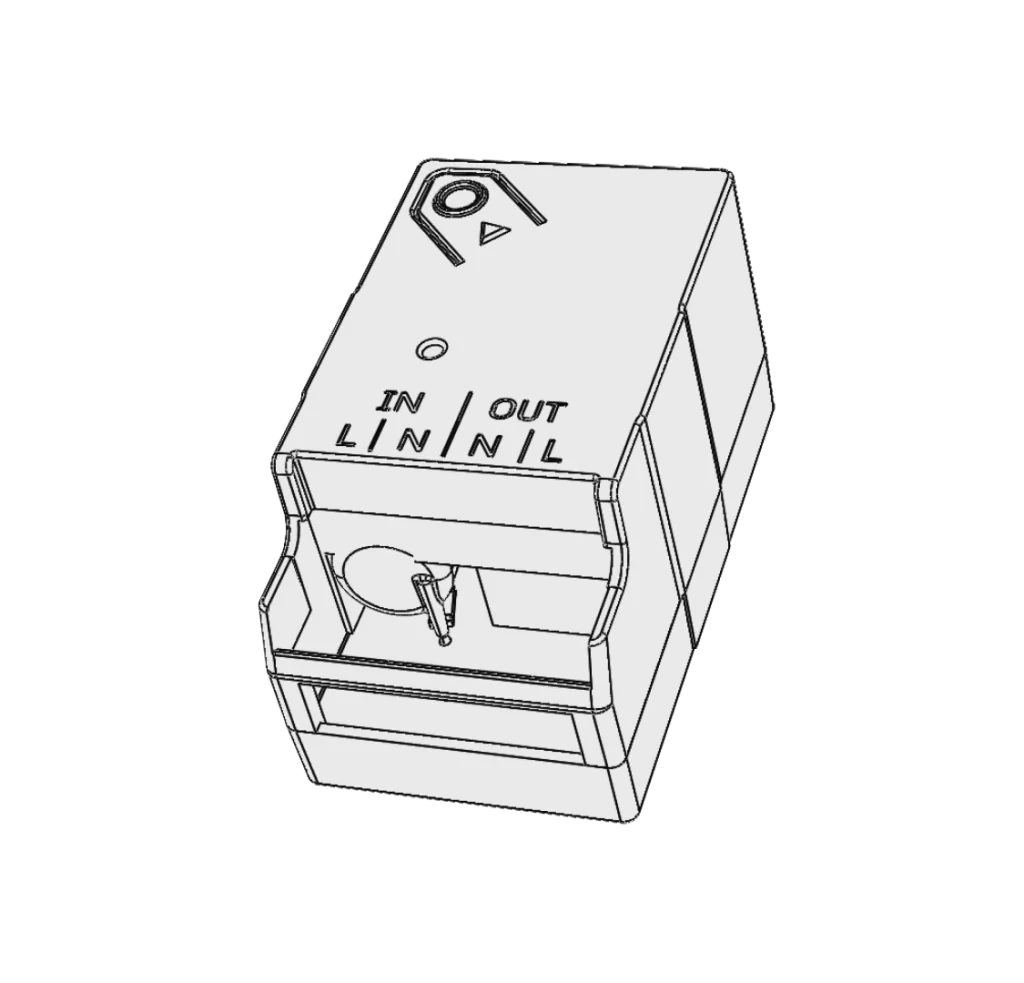

Устройство выполнено разработчиками в небольшом пластмассовом корпусе (габаритные размеры 40х24х23 мм) для размещения в местах с ограниченным пространством. Пыле-влагозащищенность в корпусе ИУ – IP20
радиоприемник и радиопередатчик
Встроенный радиоприемник и радиопередатчик для сообщения с другими устройствами системы, поддерживать собственный протокол Radio
Функция ретрансляции сигнала
Предусмотрели функцию ретрансляции, необходимую для увеличения дальности передачи сигнала пульта за счет встроенного в устройство ретранслятора. Данная функция используется при сильных помехах, больших расстояниях, наличии большого количества препятствий
Что было достигнуто?
- Устройство имеет возможность дистанционного режима программирования (изменение настроек без доступа к устройству)
- В целях наладки и мониторинга радиоприемника разработчики применили мобильное приложение , предназначенное для управления устройствами умного дома, если на объекте установлен мини-сервер 8767
- Осуществили поддержку устройством пультов с обратной связью серии Radio (до 500 пультов в памяти устройства)
разработка программного обеспечения
Особенности Разработки ПО

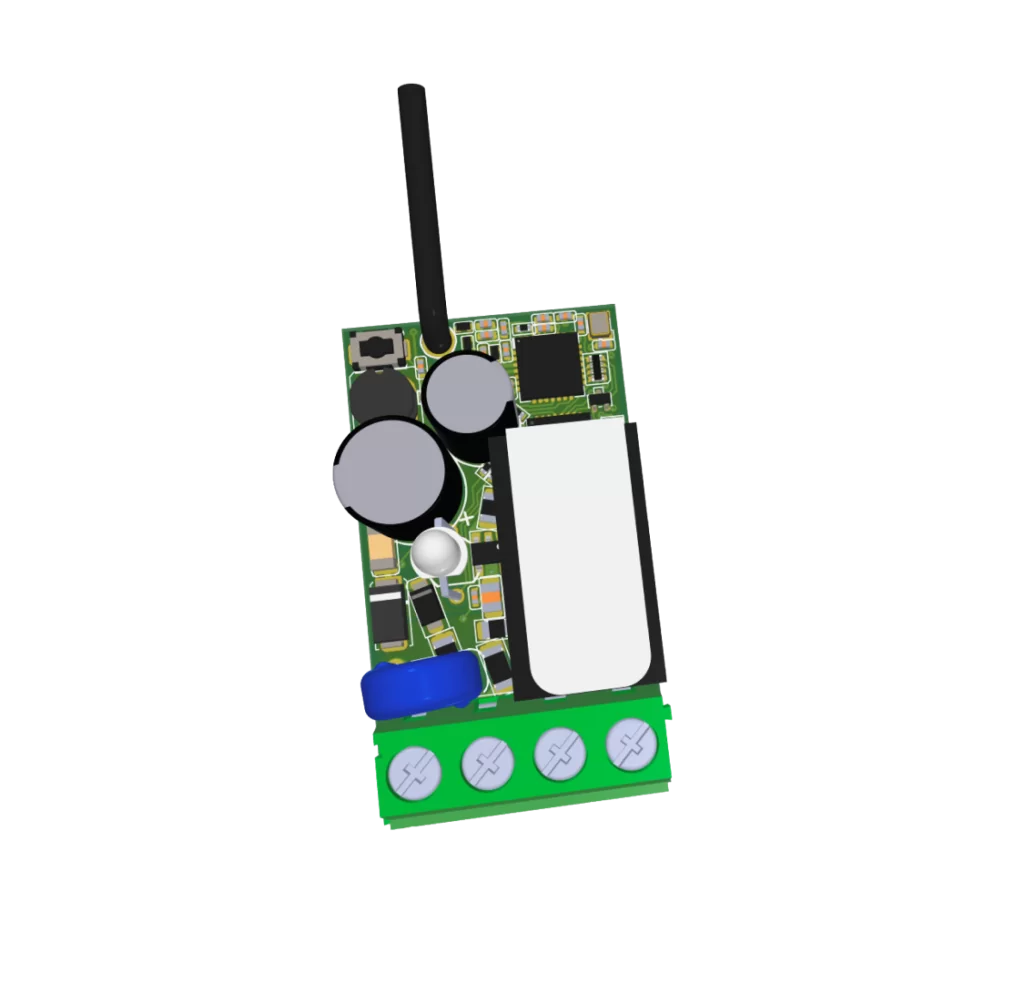

Разработали программное обеспечение (ПО), встраиваемое в микроконтроллер радиоприёмника для управления освещением, розетками и другой нагрузкой. Для разработки программы (прошивки) для контроллера использовалась среда разработки (IDE) IAR.
Файл встроенного ПО записали в постоянную память микроконтроллера устройства при производстве. Загрузка и установка новой прошивки производится автоматически по команде с сервера в фоновом режиме без прерывания или нарушения работы каких-либо функций.
Разработали алгоритмы режимов работы для ИУ:
1. Режим без памяти: без запоминания и восстановления состояния исполнительного реле на момент исчезновения напряжения питающей сети (заводская настройка). Данный режим применяется в тех случаях, когда после появления напряжения необходимо чтобы нагрузка была обесточена. Например: чайник, утюг и т.д. подключены к розеткам, в доме пропало электричество, после его появления — электроприборы будут в выключенном состоянии.
2. Pежим с памятью: с запоминанием и восстановлением состояния исполнительного реле на момент исчезновения напряжения питающей сети. Режим с памятью применяется для управления объектами, на которые необходимо постоянно подавать напряжение 230 В, например на освещение, т.е. на объекте пропало напряжение и погас свет, после того, как напряжение появится, свет включится автоматически.
Результат
Разработан радиоприемник согласно поставленной задаче.

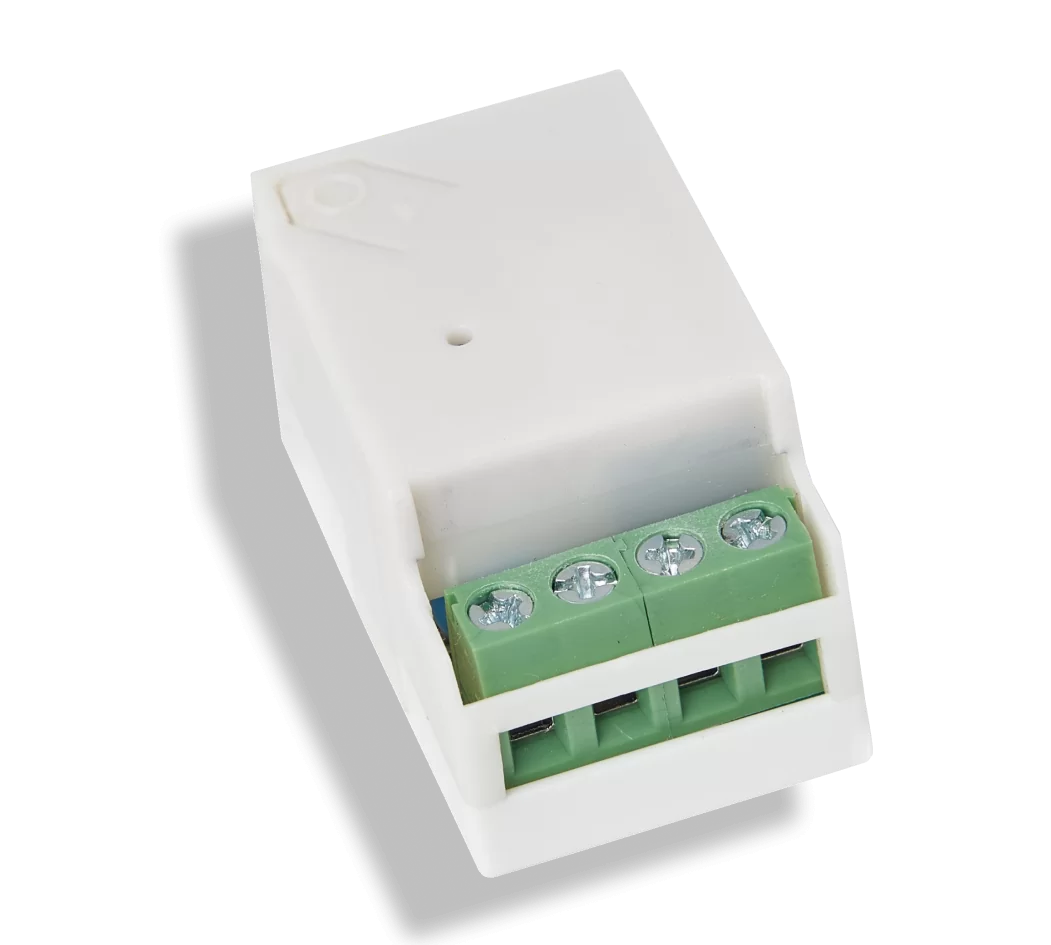

Устройство представляет собой приемник для управления освещением, розетками и другой нагрузкой с помощью пультов серии Radio. Данный радиоприемник удобен для установки в местах с ограниченным пространством, позволяет управлять из мобильного приложения, если на объекте установлен мини-сервер
