Задача

Разработать устройство, которое будет осуществлять сбор показаний по импульсному выходу от приборов учета и передавать их по радиоканалу

разработка

чем наделили устройство?

Повышенная защита корпуса

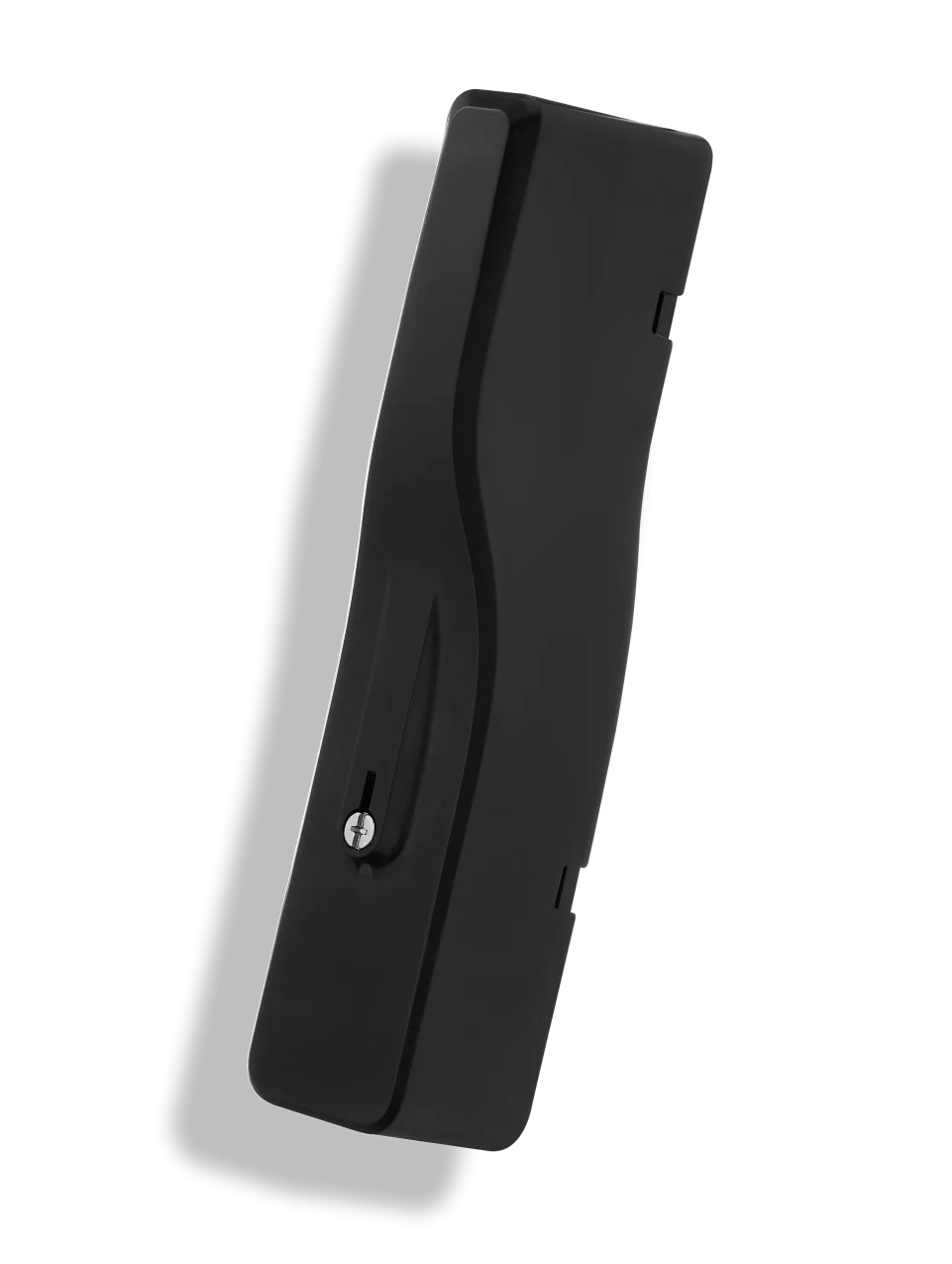

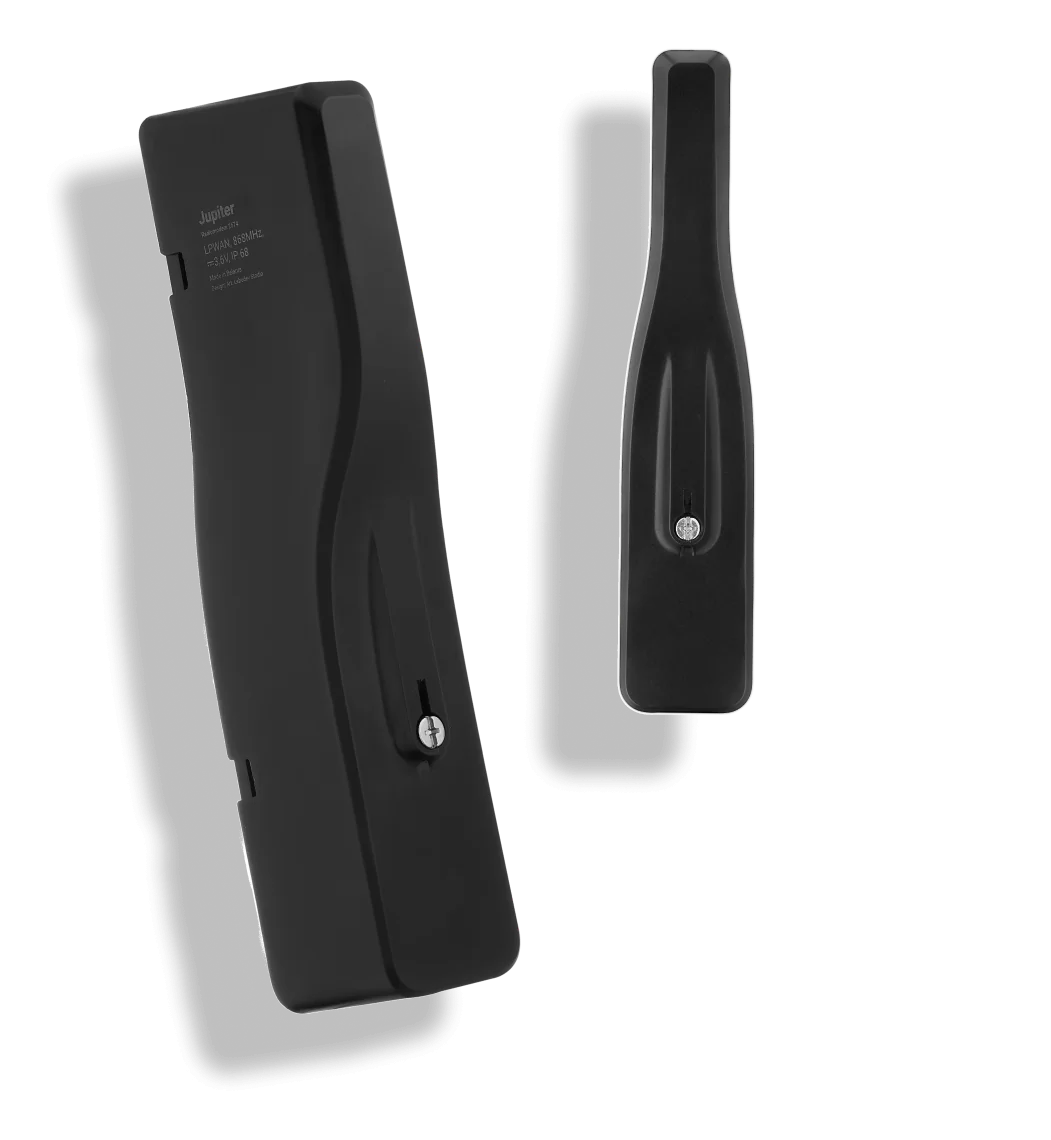

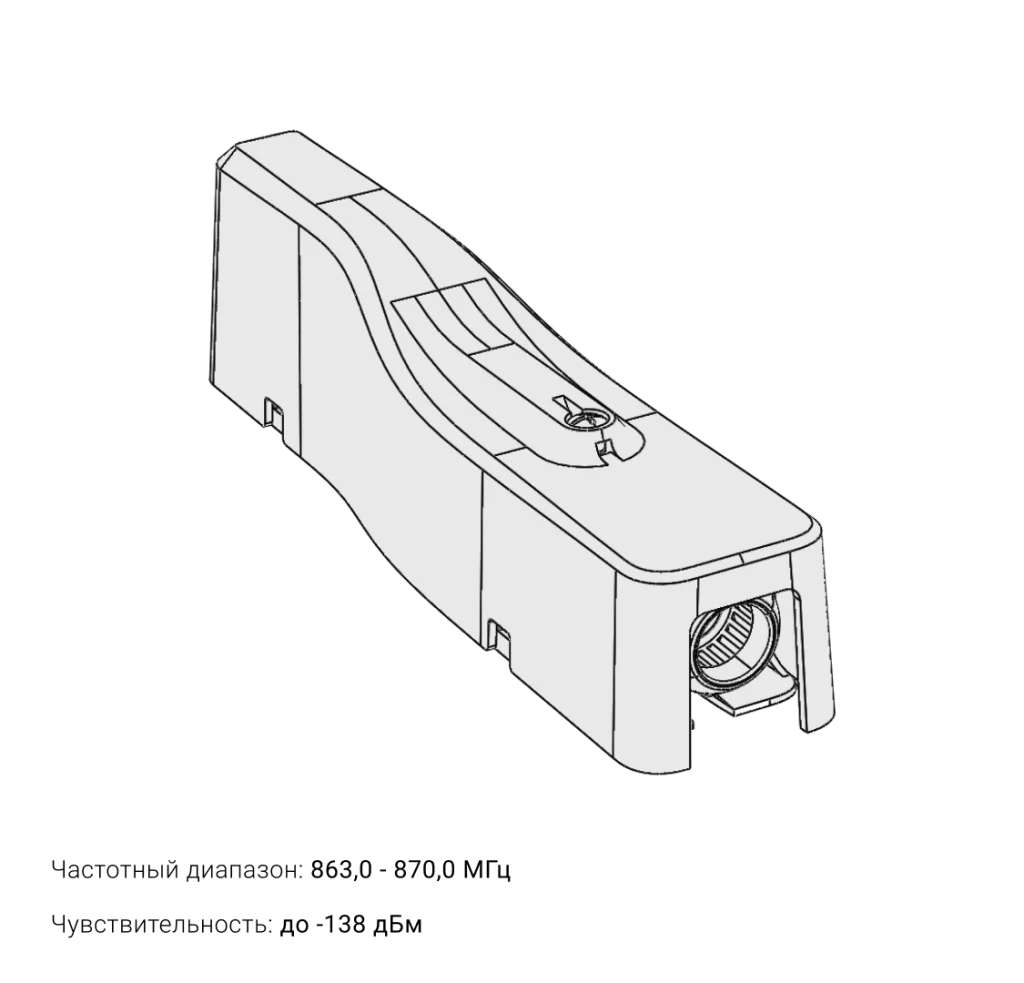

Конструктивно радиомодем состоит из пластикового корпуса с гермовводом. Повышенная защита корпуса от влаги и пыли (IP68) позволяет устанавливать устройство в любых помещениях; устройство устойчиво к диапазону температур от -10 до +60

Электронный модуль

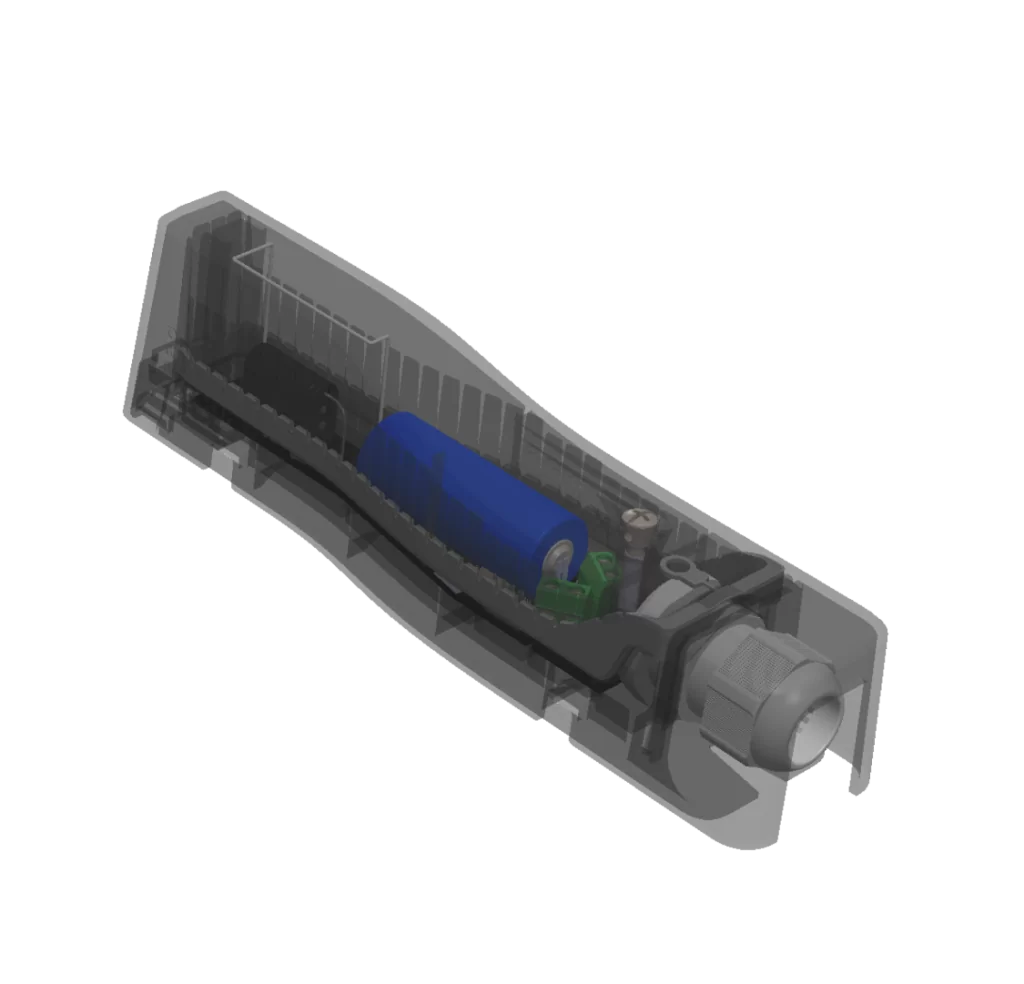

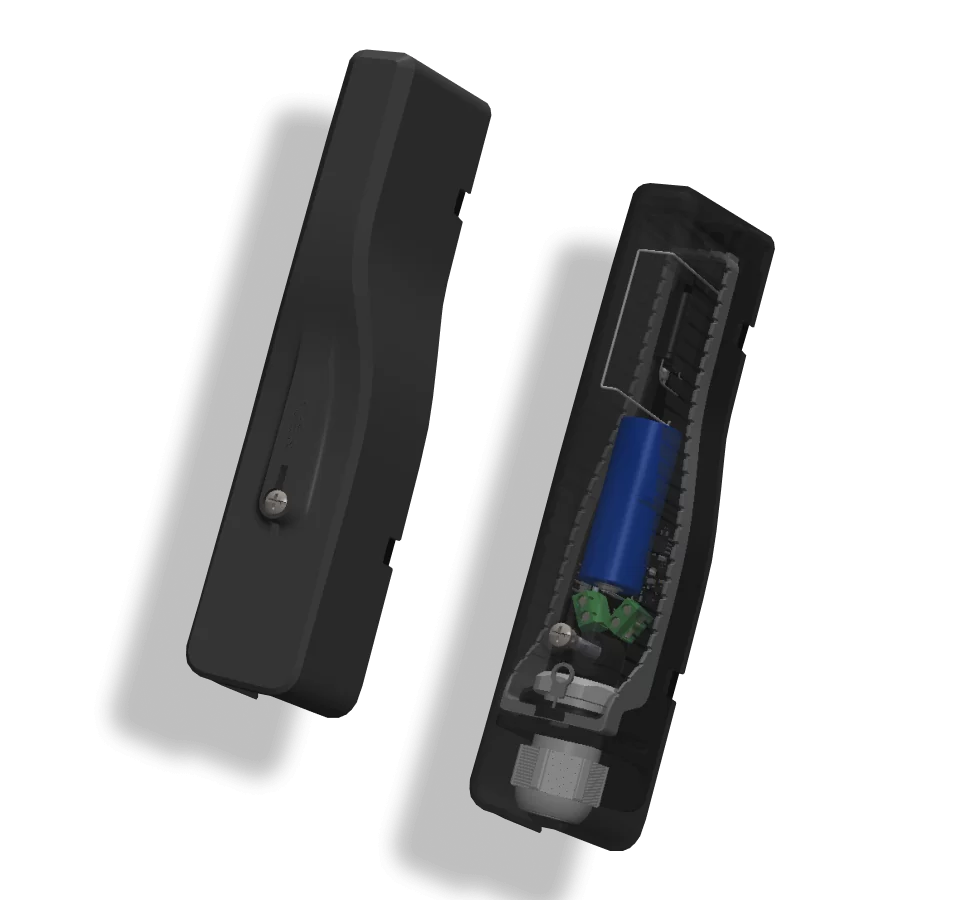

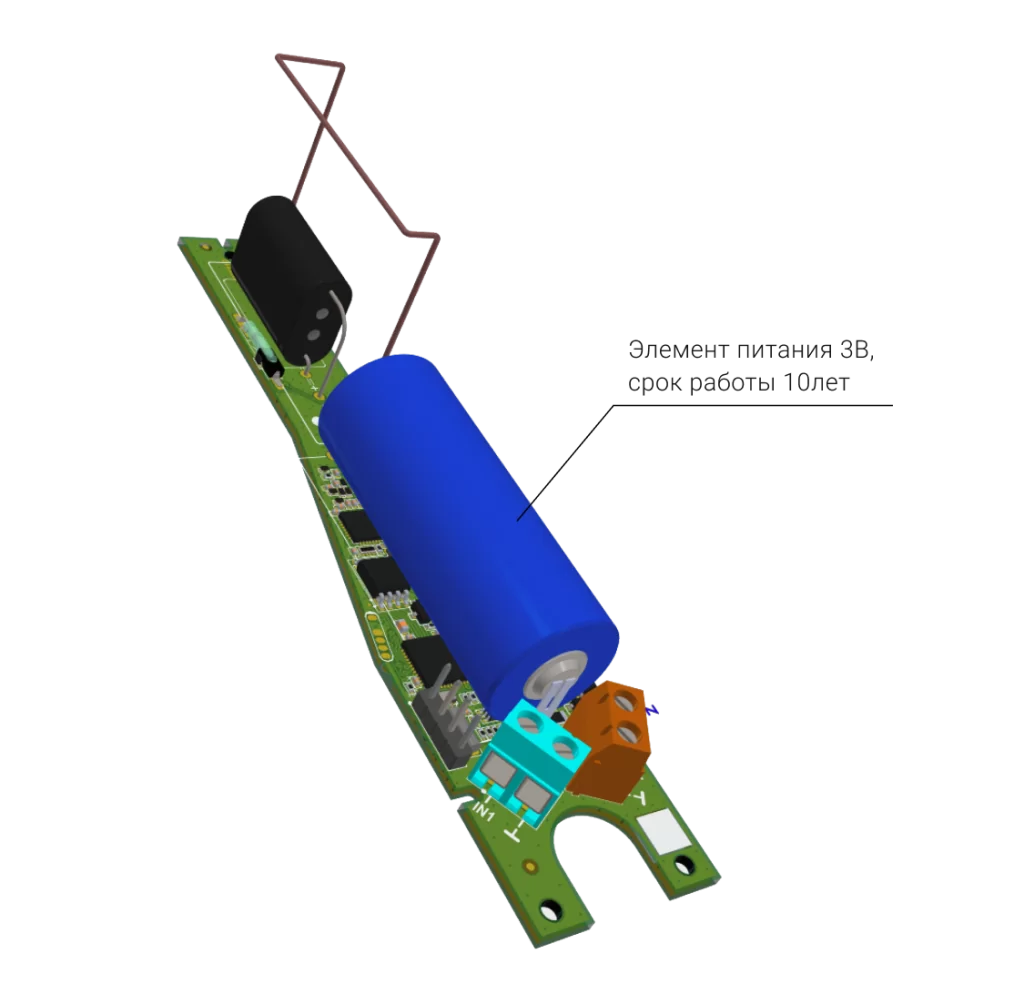

В корпусе размещен электронный модуль, включающий в себя два входных импульсных канала, модуль обработки данных, радиомодуль, встроенный источник автономного питания

Произвольное задание частотного плана

Возможность задания произвольного частотного плана в зависимости от требований в стране использования. Чувствительность соответствует международным стандартам в тендерах: до -138dBm

Повышенная защита корпуса

Конструктивно радиомодем состоит из пластикового корпуса с гермовводом. Повышенная защита корпуса от влаги и пыли (IP68) позволяет устанавливать устройство в любых помещениях; устройство устойчиво к диапазону температур от -10 до +60

Электронный модуль

В корпусе размещен электронный модуль, включающий в себя два входных импульсных канала, модуль обработки данных, радиомодуль, встроенный источник автономного питания

Произвольное задание частотного плана

Возможность задания произвольного частотного плана в зависимости от требований в стране использования. Чувствительность соответствует международным стандартам в тендерах: до -138dBm

Что было достигнуто?

  • Устройство может формировать архивы показаний приборов учета за выбранный период и передавать их по радиоканалу
  • Возможность собирать и передавать показания одновременно от двух приборов учета
  • Устройство сохраняет собранные от приборов учета показания во flash-памяти в течение 6 лет
  • При разработке функциональной схемы радиомодема подбирали компоненты и протоколы, передача данных производится с использованием протоколов LPWAN, SigFox, LoRaWAN, NB-IoT

разработка программного обеспечения

Особенности Разработки ПО

Разработано специализированное ПО, встраиваемое в микроконтроллер импульсного радиомодема, для выполнения поставленных задач:

  • измерения количества импульсов, поступающих с импульсных выходов приборов учёта
  • обеспечения поканального накопления и хранения в архиве данных о количестве импульсов, полученных от приборов учёта, а также передачи собранной информации по радиоканалу в виде количества импульсов
  • измерения импульсов, поступающих с импульсного входа на основе геркона («сухой контакт») как с нормально разомкнутым типом сигнального контакта, так и с нормально замкнутым
  • обеспечения точности измерения импульсов с относительной погрешностью не более ±0,01% на 10000 импульсов

Информация об устройстве (производитель, наименование модуля и его прошивки Nb-IoT, получение данных об уровне заряда батареи), а также запрос параметров устройства и их изменение: APN, IP сервера, порт сервера, параметры аутентификации используемых протоколов, обновление прошивки устройства может осуществляться с помощью специально разработанного отдельного приложения-конфигуратора.

Осуществлена система встроенного автоматизированного контроля устройства, отслеживающая напряжение на источнике автономного питания.

Результат

Разработан импульсный радиомодем, который обеспечивает:

  • сбор информации, поступающей от приборов учёта, имеющих импульсные выходные устройства
  • преобразование, сохранение и передачу информации по радиоканалу как самостоятельно, так и в системах автоматического управления и сбора информации
